Anwendung
GIS-M11/RS-A ist eine Art von DOME-Verschlussreihen, die während des Übertragungsprozesses für optische Faserübertragung zur direkten Verbindung verwendet wird, und bietet gemeinsamen Verbindungsschutz .
GJS-M11/RS-B (BS) ist eine Art von Dome-Verschlussreihen, die während des Übertragungsprozesses der optischen Faserübertragung zur direkten Verbindung verwendet wird, und bietet gemeinsamen Verbindungsschutz .
Besonderheit

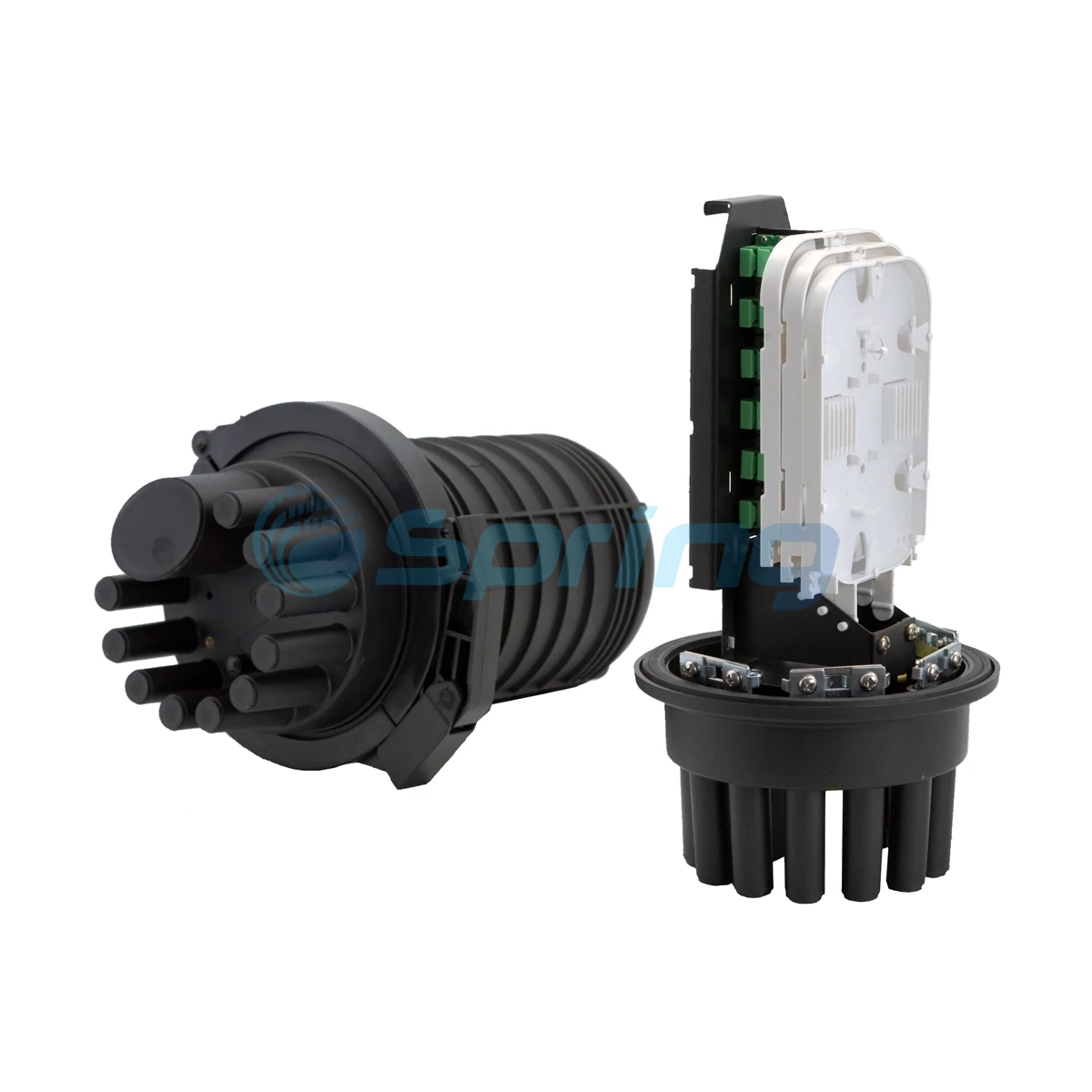

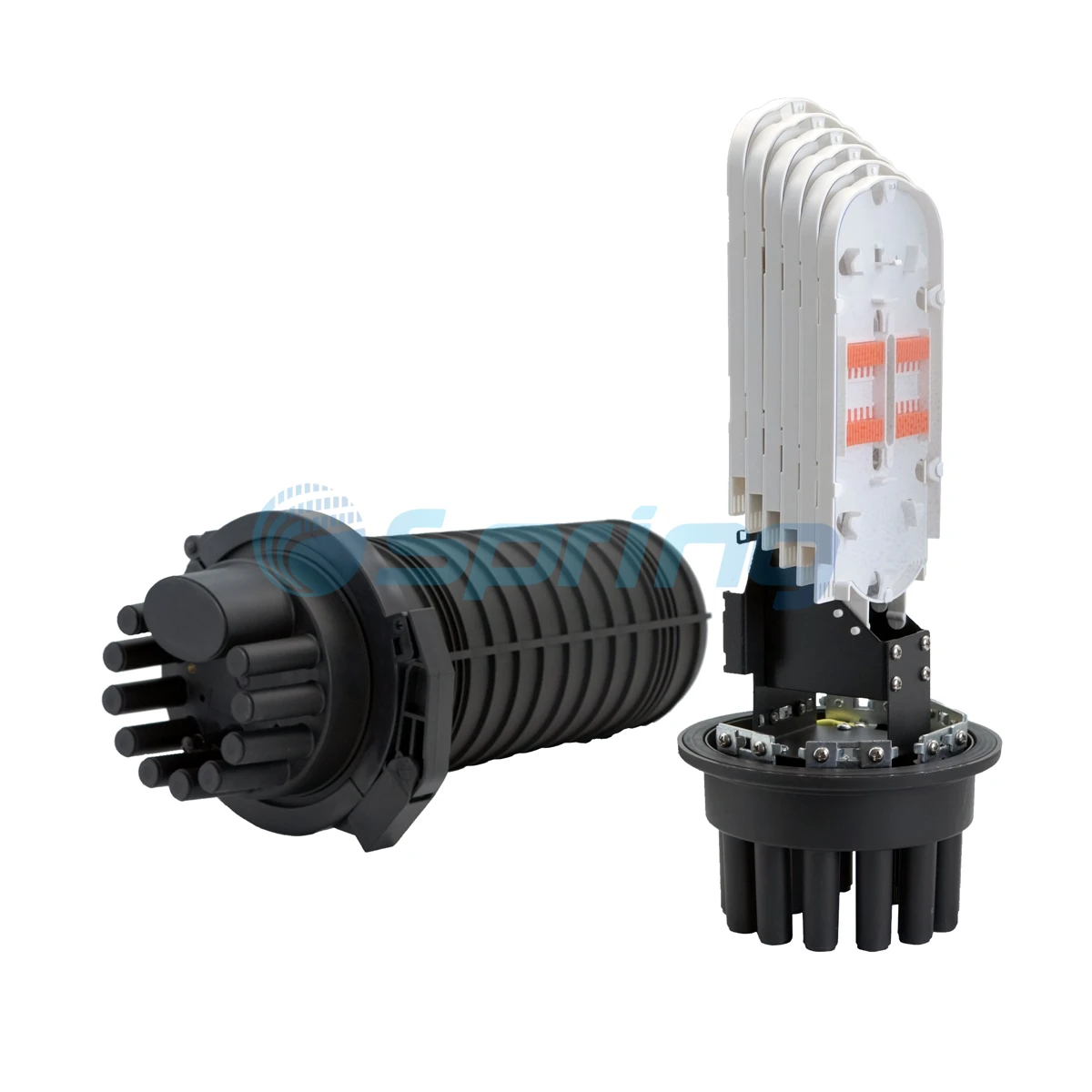

GJS-M11/RS-A

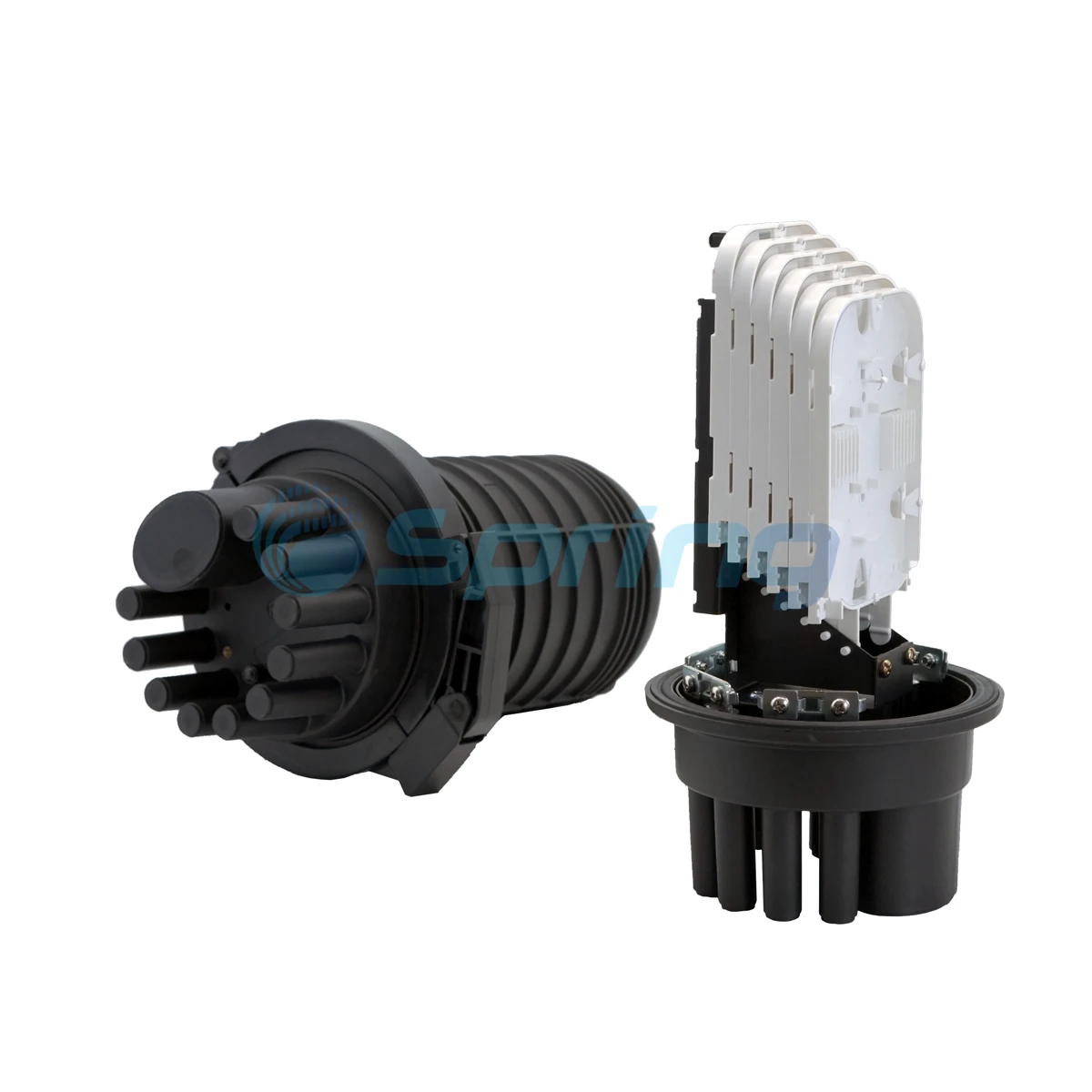

GJS-M11/RS-AS
· Alle Leistungsparameter entsprechen den neuesten nationalen Standards .
· Das Gehäuse besteht aus hochfestem technischer Kunststoff, der eine leichte Struktur, eine hervorragende mechanische Haltbarkeit, Widerstand gegen Altern, Korrosion und Blitz und eine lange Lebensdauer gewährleistet ..
· Es verfügt über 10 runde Kabelanschlüsse und 1 ovaler Anschluss, wobei der ovale Anschluss die Kabelschleife unterstützt .
· Geeignet für Pole, Wand und unterirdische Installationen verwendet das Gehäuse eine mechanische Versiegelungsmethode für ein einfaches und sicheres Setup .}
· Das gestapelte Spleißschalenkonstruktion und die unabhängige Isolierung Erdung ermöglichen eine flexible Faserkonfiguration, -ausdehnung und Erdung .
· Jedes Spleißschale enthält einen reservierten Steckplatz zur Installation von 1: 8 oder 1:16 SPS -Splitern .

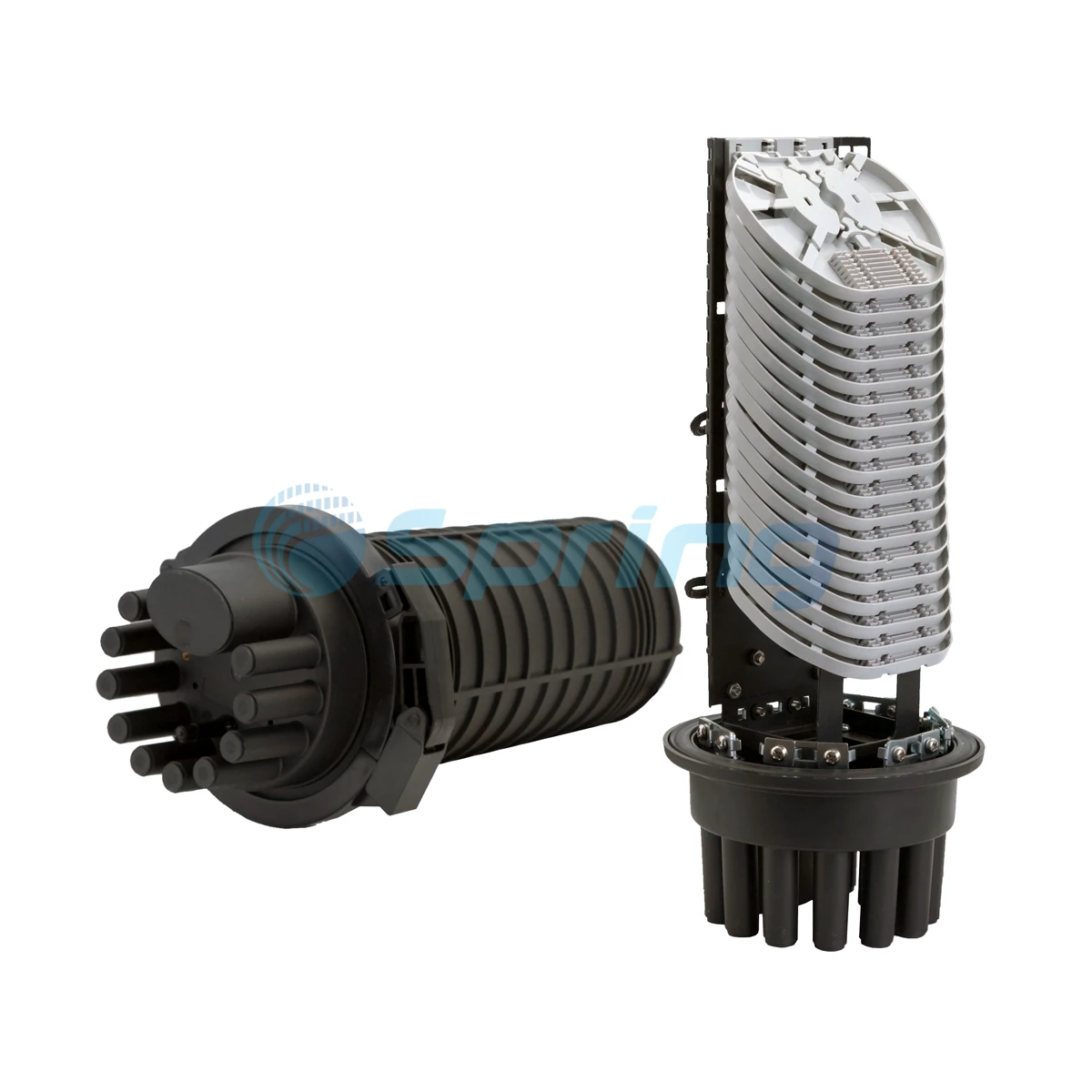

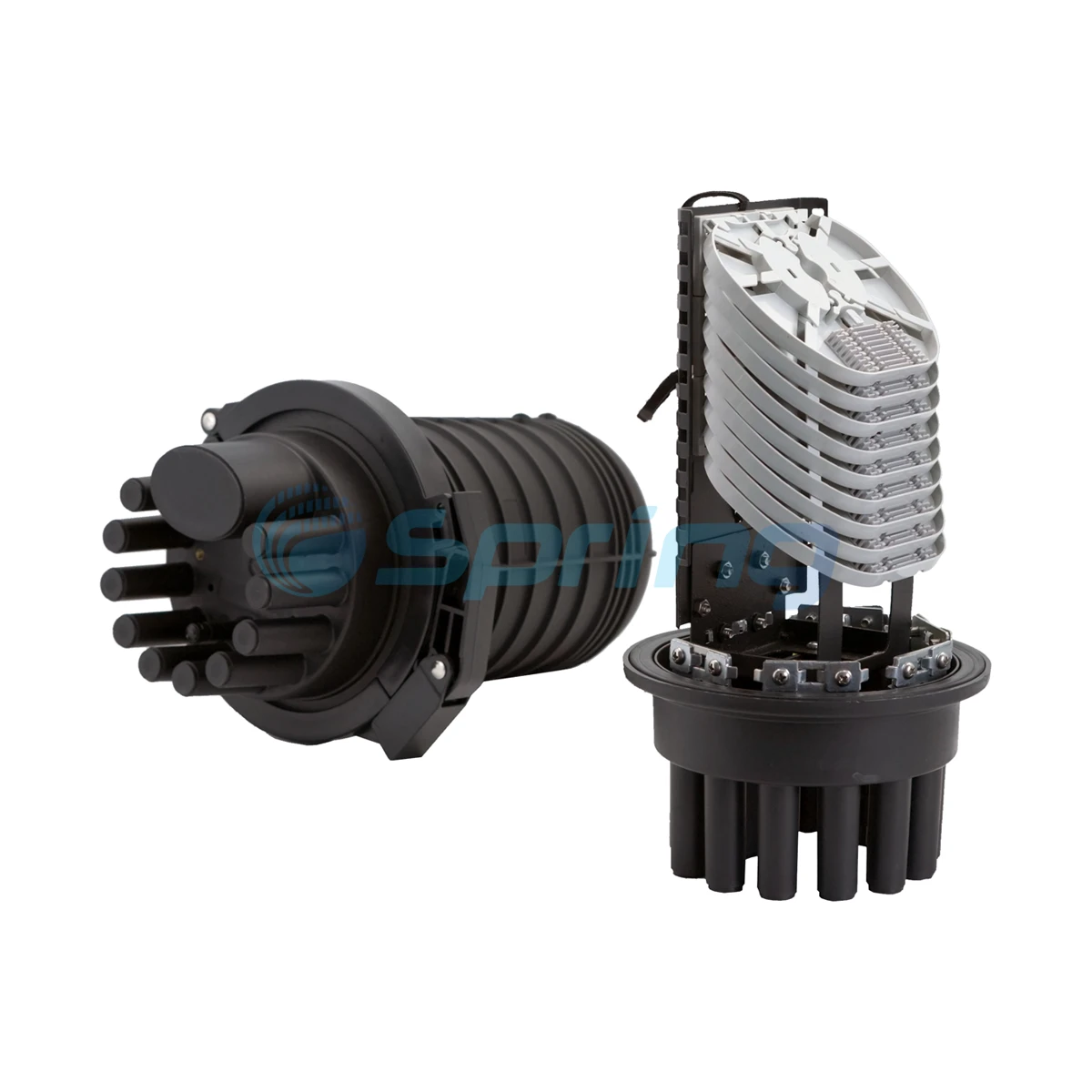

GJS-M11/RS-B
GJS-M11/RS-BS
· Alle Leistungsindikatoren entsprechen den neuesten nationalen Standards .
· Das Gehäuse besteht aus hochfestem technischer Kunststoff, der leichtes Gewicht, hervorragende mechanische Festigkeit, Alterungswiderstand, Korrosionswiderstand, Blitzschutz und langes Lebensdauer bietet .
· Es verfügt über 10 runde Kabelanschlüsse und 1 ovaler Anschluss, wobei der ovale Anschluss für Schleifen durch Kabelanwendungen ausgelegt ist. .
· Der Verschluss unterstützt die Pole -Montage, die Wandmontage und die unterirdische Installation unter Verwendung einer zuverlässigen Wärmeschreinverdichtungsmethode .
· Sein gestapeltes Spleißschalenkonstruktion und das unabhängige Erdungssystem gewährleisten flexible, sichere und bequeme Fasermanagement und -ausdehnung .}
· Abhängig von den Projektanforderungen stehen zwei Schließtypen zur Verfügung, und Benutzer können zwischen C-Type- und H-Typ-Spleißtabellen wählen .
Technischer Index
·Fiber radius of curvature: >40 mm
· Optische Festplatte zusätzlicher Verlust:<0.01dBTemperature Range:-20℃~+ 60℃ Anti lateral pressure:>2000n/10 cm
·Shock resistance: >20N.m
· Schutzstufe: IP68
Produktgröße
GJS-M11/RS-A
GJS-M11/RS-AS
GJS-M11/RS-B
GJS-M11/RS-BS
Spezifikation
| Modell | GJS-M11/RS-AS | GJS-M11/RS-A |
|---|---|---|
| Größe (mm) | Φ230 × 315 | Φ230 × 430 |
| Kabelanschluss | 1 Ovaler Anschluss, 10 kreisförmige Ports | 1 Ovaler Anschluss, 10 kreisförmige Ports |
| Kabeldurchmesser | Φ7 ~ Φ12 | Φ7 ~ Φ12 |
| Spleißschalenkapazität | 24 (Einzelkern) | 24 (Einzelkern) |
| Max no . von Spleißschalen | 6 PCs | 6 PCs |
| Maximale Kapazität | 144 Fasern (Einzelkern) | 144 Fasern (Einzelkern) |
| Versiegelungstyp | Wärmeverzinsliche Siegel | Wärmeverzinsliche Siegel |
| Außenverpackungsgröße / qty | 490 × 420 × 720 mm / 8 PCs | 540 × 485 × 465 mm / 4 PCs |
| Gesamtgewicht | ~ 23,5 kg | ≈ 14,2 kg |
| Spezifikation | GJS-M11/RS-BS-C | GJS-M11/RS-BS-H | GJS-M11/RS-BC | GJS-M11/RS-BH |
|---|---|---|---|---|
| Typ | GJS-M11/RS-BS-C | GJS-M11/RS-BS-H | GJS-M11/RS-BC | GJS-M11/RS-BH |
| Größe (mm) | Φ230 × 325 | Φ230 × 325 | Φ230 × 440 | Φ230 × 440 |
| Kabelanschluss | 1 großes Oval, 10 klein | 1 großes Oval, 10 klein | 1 großes Oval, 10 klein | 1 großes Oval, 10 klein |
| Kabeldurchmesser (mm) | Φ7 ~ Φ20 | Φ7 ~ Φ20 | Φ7 ~ Φ20 | Φ7 ~ Φ20 |
| Spleißschalenkapazität (Kern) | 16 | 12 | 16 | 12 |
| Max no . von Spleißschalen | 9 PCs | 18 PCs | 18 PCs | 36 PCs |
| Maximale Kapazität (Einzelkern) | 144 | 216 | 288 | 432 |
| Versiegelungstyp | Wärmeverzinsliche Siegel | Wärmeverzinsliche Siegel | Wärmeverzinsliche Siegel | Wärmeverzinsliche Siegel |
| Außenkartongröße (mm) / qty | 490 × 420 × 720 /8 PCs | 490 × 420 × 720 /8 PCs | 540 × 485 × 465 /4 -PCs | 540 × 485 × 465 /4 -PCs |
| Außenkartongewicht (kg) | ≈ 20.6 | ≈ 20.6 | ≈ 14.9 | ≈ 14.9 |
