Anwendungsbereich
Dieses Installationshandbuch für den Faserspleißverschluss (im Folgenden als FOSC) als Anleitung der ordnungsgemäßen Installation.
Der Anwendungsbereich ist: Luft-, Untergrund-, Pipeline-, Handlöcher. Die Umgebungstemperatur reicht von -40 bis 65 Grad.
Grundstruktur und Konfiguration
2.1 Dimension und Kapazität
Außenabmessung (Höhe x Durchmesser) | 460 mm × 205 mm |
Gewicht (ohne Außenkasten) | 3000 g— 3600g |
Anzahl der Einlass-\/Out -Ports | 4 Stücke im Allgemeinen |
Faserkabeldurchmesser | Φ8mm-φ36mm |
Kapazität von FOSC | Bunte: 24-96 (Kerne), Band: bis zu 288 (Kerne) |
2.2 Hauptkomponenten
NEIN. | Name der Komponenten | Menge | Verwendung | Anmerkungen |
1 | FOSC -Abdeckung | 1 Stück | Ganzes Schutz von Faserkabelspleißen | Höhe x Durchmesser |
2 | Faserspleißschale (FOST) | Max. 4 Tabletts (bunte) | Reparieren Sie Hitze schrumpfbare Schutzhülle und Haltungsfasern | Geeignet für: |
3 | Base | 1Set | Fixieren der internen und externen Struktur | |
4 | Plastikrefen | 1 Set | Fixierung zwischen FOSC -Abdeckung und Basis | |
5 | Versiegelungsanpassung | 1 Stück | Versiegelung zwischen FOSC -Abdeckung und Basis | |
6 | Druckprüfventil | 1 Set | Nach der Injektion der Luft wird es für Drucktests und Versiegelungstests verwendet | Konfiguration gemäß Anforderung |
7 | Erdung abgeleitet | 1 Set | Abfertigung von Metallteilen von Faserkabeln in FOSC zur Erdungsanschluss | Konfiguration gemäß Anforderung |
2.3 Hauptzubehör und spezielle Tools
| NEIN. | Name des Zubehörs | Menge | Verwendung | Anmerkungen |
1 | Hitze schrumpfbare Schutzhülle | Faserspleiße schützen | Konfiguration gemäß Kapazität | |
2 | Nylonkrawatte | Faser mit Schutzmantel reparieren | Konfiguration gemäß Kapazität | |
3 | Hitze schrumpfbare Befestigungshülle (Elliptical) | Reparatur und Versiegelung von Einzelfaserkabel | Konfiguration gemäß Anforderung | |
4 | Hitze schrumpfbare Befestigungshülle (kreisförmig) | Befestigung und Versiegelung der Faserkabelmasse | Konfiguration gemäß Anforderung | |
5 | Verzweigungsclip | Verzweigungsfaserkabel | Konfiguration gemäß Anforderung | |
6 | Erdungsdraht | 1 Stück | Zwischen Erdung Geräten durchsetzen | |
7 | Geweihung | 1 Beutel | Vor dem Versiegelung der Luft in FOSC geben. | |
8 | Etikettierungspapier | 1 Stück | Kennzeichnungsfasern | |
10 | Pufferrohr | von Kunden entschieden | An Fasern angehoben und mit FOST fixiert, Puffer verwalten. | Konfiguration gemäß Anforderung |
11 | Aluminiumfolienpapier | 1 Stück | Zum Schutz des Bodens des Verschlusses und des Einlass-\/Auslassrohre beim Erhitzen von Hitze schrumpfbarer Befestigungshülle mit Feuersprays |

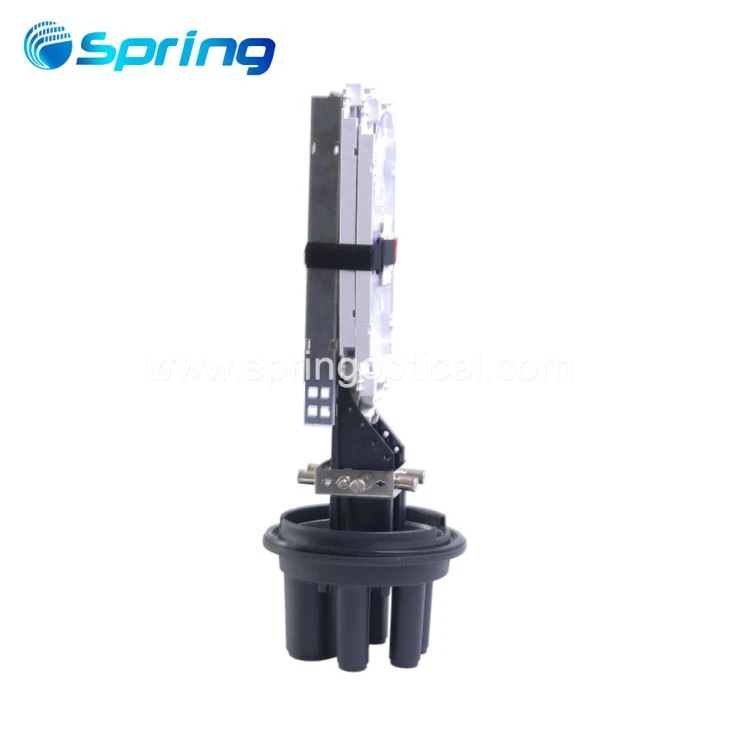

Die optische Frühlingskommunikation ist eine der größten und besten GJS-D017-Faserfaser-Hersteller und Lieferanten mit vertikalem Gelenkspleißverschluss und Lieferanten mit reichhaltiger Erfahrung. Willkommen, um unsere qualitativ hochwertigen Produkte zu kaufen oder unseren maßgeschneiderten GJS-D017-Glasfaser-optischen vertikalen Gelenkspleißverschlusskasten mit unserer Fabrik auf Lager. Außerdem ist bei Bedarf auch kostenlose Probe verfügbar.
