Beim Netzwerk-Switching stehen verschiedene Konnektivitätslösungen zur Verfügung, darunter optische Transceiver gepaart mit Glasfaserkabeln, Active Optical Cables (AOC) und Direct Attach Cables (DAC). DACs können weiter in aktive Kupferkabel (ACCs), aktive elektrische Kabel (AECs) und passive DACs kategorisiert werden. Aber was genau sind diese Lösungen und was sind die Unterschiede zwischen ihnen?
In diesem Artikel werden ihre Definitionen, Vorteile, Anwendungsszenarien und Unterschiede erläutert. Unser Ziel ist es, Sie bei der Auswahl des geeignetsten und kostengünstigsten -effektivsten Konnektivitätsschemas für Ihre Netzwerkarchitektur-zu unterstützen, insbesondere in -KI-Clustern mit hoher Dichte und GPU-Umgebungen, in denen häufig AOC-, DAC-, ACC- und AEC-Lösungen eingesetzt werden.
Kurzübersicht:
Passiver DAC:Die kostengünstigste-Option mit der geringsten-Latenz, Standard für kurze Intra-Rack-Verbindungen unter 3 Metern.
ACC (Aktives Kupferkabel):Verwendet einen analogen Redriver-Chip für eine sanfte Signalverstärkung und erweitert die Kupferreichweite auf bis zu 4 Meter.
AEC (aktives elektrisches Kabel):Nutzt einen digitalen Retimer-Chip mit CDR, der dünne Kupferkabel mit hoher Signalintegrität auf bis zu 7 Meter verlängert.
AOC (Aktives optisches Kabel):Nutzt Multimode-Glasfaser für größere Reichweiten (bis zu 100 m) bei vollständiger Immunität gegen elektromagnetische Störungen (EMI).
1. Übersicht über aktive optische Kabel (AOC).
EinAktives optisches Kabel (AOC)Integriert elektro-optische Wandler an beiden Enden mit einer festen Länge an Glasfasern und ermöglicht so die Datenübertragung über große Entfernungen, hohe-Geschwindigkeiten und geringe{3}Leistung. Durch die Integration des optischen Transceivers und der Glasfaser in eine einheitliche Struktur verbessern AOCs die Signalqualität und -zuverlässigkeit und überwinden gleichzeitig effektiv die Einschränkungen der Übertragungsentfernung und die Signaldämpfung, die bei herkömmlichen Kupferkabeln üblich sind.
Jeder AOC enthält zwei integrierte optische Transceiver, die über Glasfaser verbunden sind. Da die internen Laserkomponenten während der Herstellung vollständig im Modulgehäuse eingeschlossen sind, wird das Risiko einer Kontamination des optischen Ports während des Feldeinsatzes minimiert und die Gesamtzuverlässigkeit verbessert. Darüber hinaus erreichen AOCs ein optimales Gleichgewicht zwischen Kosten und Leistung, indem sie optische Komponenten rationalisieren und auf die Funktionalität der digitalen Diagnoseüberwachung (DDM) verzichten.
Kernvorteile von AOCs
AOCs bieten erhebliche Vorteile, darunter hohe Übertragungsraten, Reichweite über große Entfernungen, geringer Stromverbrauch und leichte, einfach zu installierende Formfaktoren. Dies macht sie zur idealen Wahl für Rechenzentren und High-{4}Performance Computing (HPC)-Umgebungen. Im Vergleich zu sperrigen kupferbasierten Technologien-bieten AOCs eine Konnektivität mit hoher-Dichte in räumlich begrenzten Umgebungen-und ihre inhärente Immunität gegen elektromagnetische Störungen (EMI) trägt dazu bei, Paketverluste zu reduzieren und die Übertragungszuverlässigkeit zu erhöhen. Daher eignen sich AOCs besonders gut für Cross-{{11}Rack-Verbindungsszenarien innerhalb von Rechenzentrumsclustern.

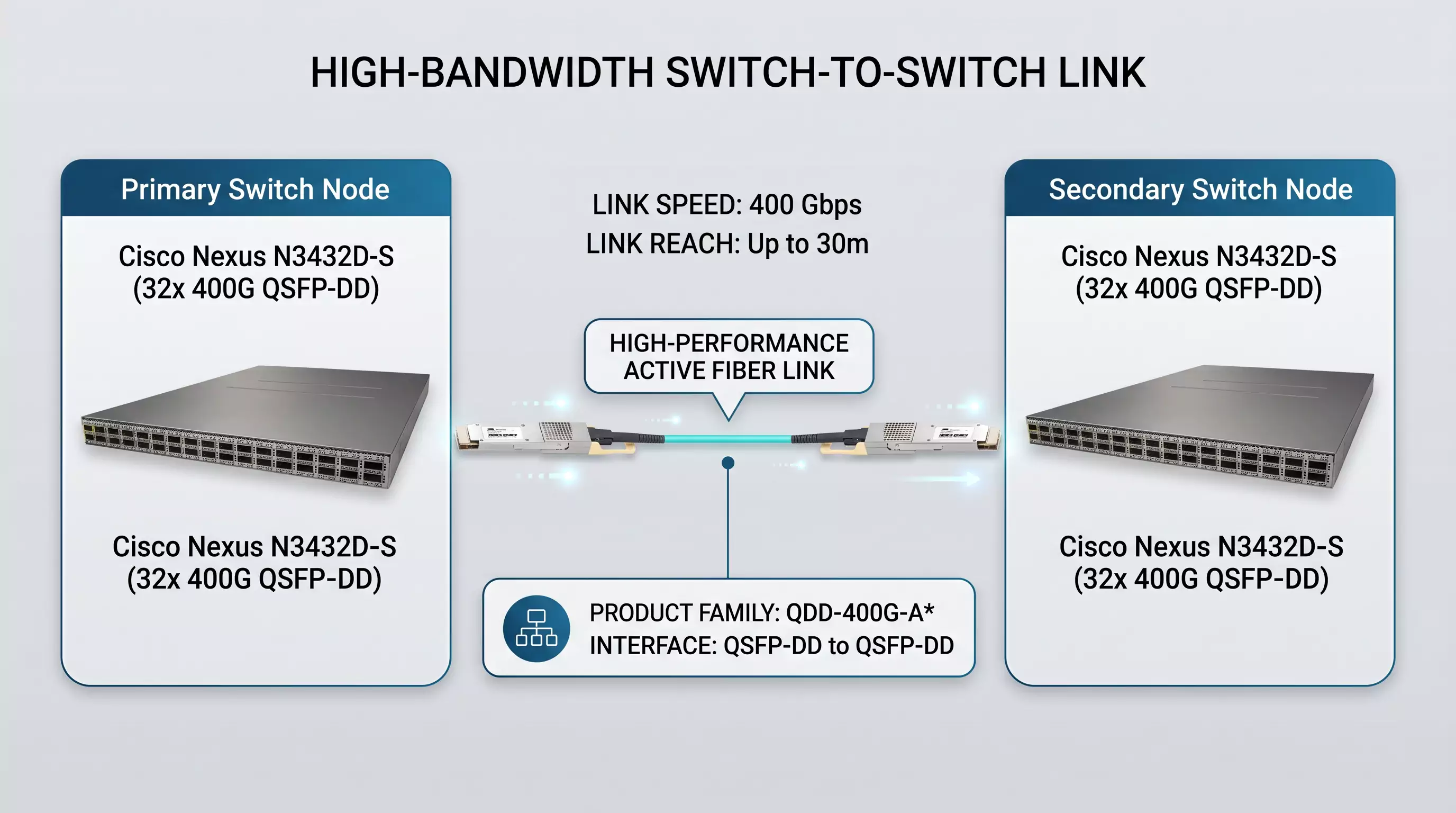

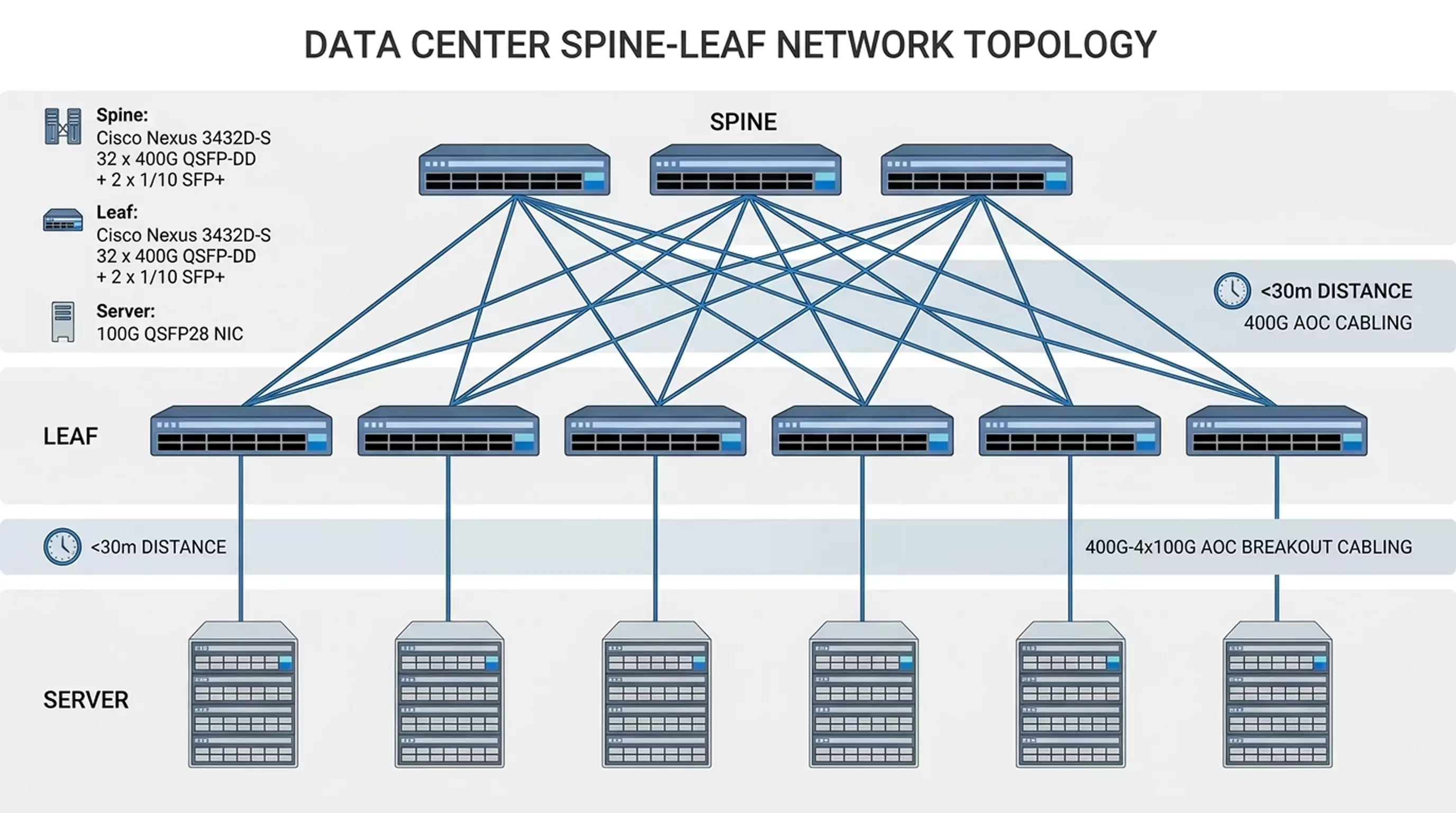

Anwendungsbeispiel:Eine Netzwerkarchitektur, die Cisco Nexus 3432D-S-Switches sowohl für die Spine- als auch die Leaf-Ebene nutzt, wobei 400G-AOCs und 400G-bis-4x100G-Breakout-AOCs für die Geräteverbindung bereitgestellt werden.
Anwendungsbeispiel:Anwendung von 400G QSFP-DD Active Optical Cable (AOC) in der 400G-Switch-Verbindung
Praktische technische Herausforderungen von AOCs
Trotz ihrer bemerkenswerten Vorteile bringen AOCs bestimmte betriebliche Kompromisse mit sich. Erstens macht ihr integriertes Design zwar eine Portreinigung überflüssig, stellt jedoch eine Wartungsbeschränkung dar: Wenn ein einzelnes Transceiver-Modul ausfällt, muss die gesamte Kabelbaugruppe ausgetauscht werden, was sie weniger praktisch macht als herkömmliche steckbare Transceiver--- und--Glasfaserlösungen. Zweitens muss die Übertragungslänge eines AOC vor dem Werksversand festgelegt werden, was keine Flexibilität für Anpassungen nach der Lieferung bietet.
Darüber hinaus sind AOCs aufgrund der Komplexität des Designs der optischen Signalübertragung und -umwandlung im Allgemeinen teurer und verbrauchen mehr Strom als DACs. Derzeit, wie es auf dem Markt im Jahr 2026 der Fall ist, machen die physischen Eigenschaften des OSFP-Steckers selbst, {{2}dass er relativ groß und schwer ist-, ihn bei dichten Installationszügen anfällig für Beschädigungen. Daher ist dieser Formfaktor weniger ideal für die AOC-Herstellung, weshalb 800G OSFP-zu-OSFP oder Breakout 800G OSFP AOC-Produkte heute selten von Anbietern oder auf dem kommerziellen Markt zu finden sind.
2. Direktanschlusskabel(DAC) Übersicht

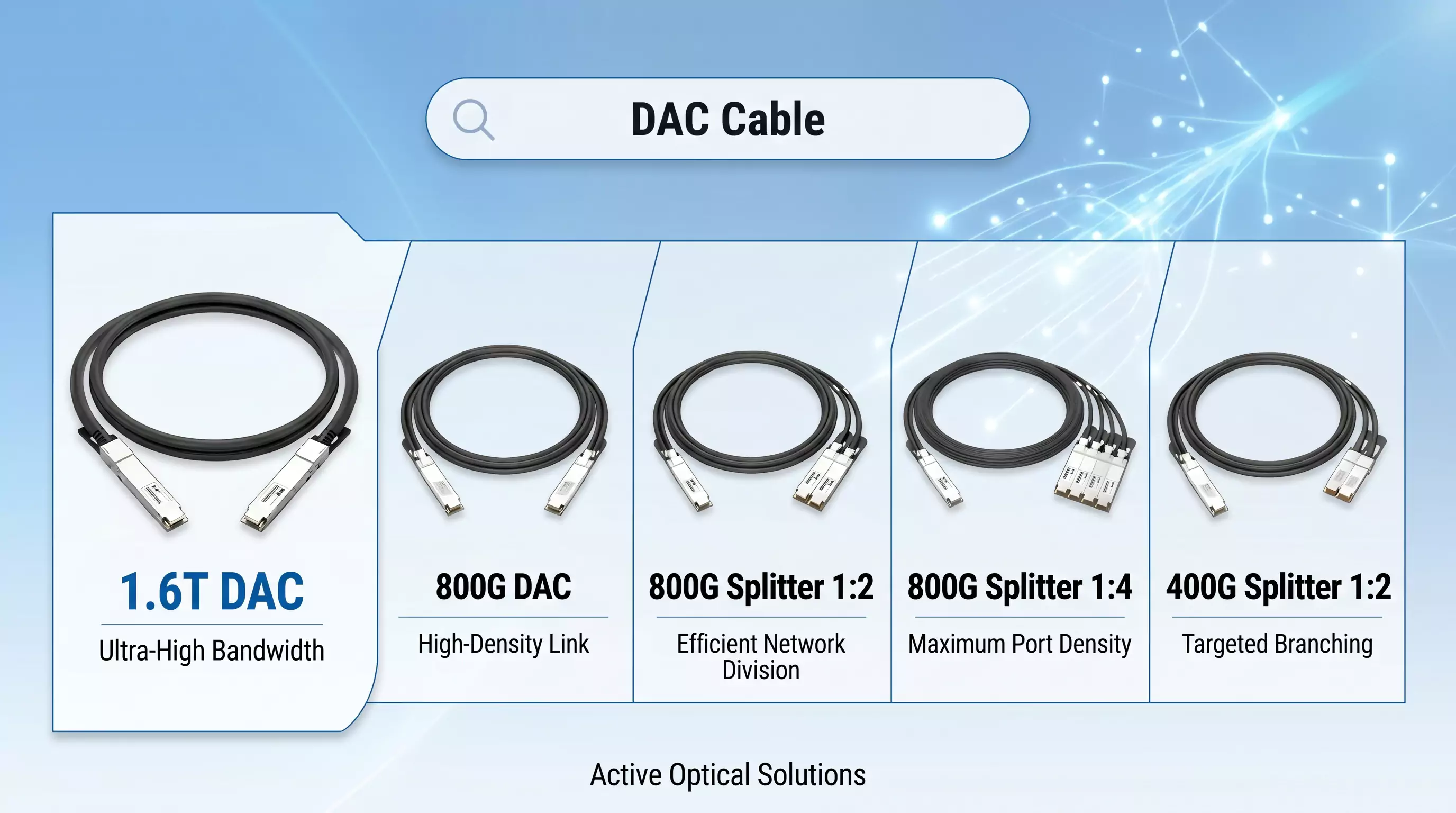

A Direct-Attach-Kabel (DAC)ist ein Hochgeschwindigkeits-Kupferkabel, das speziell für Kurzstreckenverbindungen in Rechenzentren entwickelt wurde und typischerweise zur Verbindung von Netzwerkgeräten wie Switches, Servern und Speicherarrays verwendet wird. DACs verfügen über feste elektrische Anschlüsse an beiden Enden und ermöglichen eine native Datenübertragung mit geringer Latenz und hoher Leistung. Aufgrund ihrer hohen Kosteneffizienz und Zuverlässigkeit sind DACs Standard für Verbindungsszenarien innerhalb von 7 Metern.
Diese Kabel werden in passive und aktive Typen eingeteilt. Um Kupfer bei höheren Datenraten über seine physikalischen Grenzen hinaus zu bringen,Aktive Kupferkabel (ACC)UndAktive elektrische Kabel (AEC)Integrieren Sie Signalkonditionierungschips, um die Signalintegrität weiter zu verbessern.
Da passive DACs keine elektro-optischen Umwandlungsmodule intern integrieren, bieten sie einen erheblichen Kostenvorteil. Ihre Enden nutzen einfache mechanische elektrische Anschlüsse, die eine Hochgeschwindigkeitsübertragung ermöglichen und gleichzeitig die Kosten streng kontrollieren. In Rechenzentren werden DACs üblicherweise für Server-zu-SAN-Verbindungen (Storage Area Network) sowie für Kurzstrecken-Switch-zu-Router-Verbindungen eingesetzt.
Fallstudie aus der Praxis: HGX H100 Cluster-Design
Technische Bewertung:Während der Architekturplanung eines HGX H100-Clusters mit 128 -Knoten zeigten Bewertungen, dass die Verwendung einer Kombination aus passiven Kupfer-DACs für lokalisierte Verbindungen und optischen Single-{3}-Mode-Transceivern für größere Reichweiten -anstelle einer einheitlichen Multi-{5}-Mode-Transceiver-Konfiguration die Gesamtbeschaffungskosten für Verbindungen reduzierteca. 35 %.
2.1. Vorteile von DACs in großen -GPU-Clustern
Hohe-Geschwindigkeitsleistung:DACs unterstützen Datenübertragungsraten von bis zu mehreren zehn Gbit/s pro Spur und bieten eine hohe Bandbreite und einen schnellen Datenaustausch über kurze Distanzen, wodurch sie herkömmliche herkömmliche Kupferlösungen übertreffen.
Kosten-Effizienz:Im Vergleich zu vollständig optischen Transceiver-Lösungen sind DACs deutlich wirtschaftlicher, was sie zur idealen Wahl für Kurzstrecken--Verbindungen mit hoher Geschwindigkeit macht.
Geringer Stromverbrauch:DACs arbeiten bei niedrigeren Temperaturen und verbrauchen weitaus weniger Strom als optische Alternativen, was den Initiativen zur Energieeffizienz von Rechenzentren entspricht. Beispielsweise verbraucht ein Quantum-2 InfiniBand-Switch 747 W bei Verwendung von DACs, während derselbe Switch bis zu 1500 W verbraucht, wenn er mit optischen Multimode-Transceivern konfiguriert ist.
Effiziente Wärmeableitung und Stabilität:Die physikalische Kupferstruktur sorgt für eine hervorragende Wärmeableitung, reduziert das Überhitzungsrisiko und verbessert die Systemstabilität. DACs sind robuster und langlebiger als optische Transceiver und mindern wirksam häufig auftretende Glasfaserprobleme wie Signaljitter, Latenzspitzen und strukturelle Ausfälle. Da sie elektrische Signale direkt und ohne Konvertierungsaufwand übertragen, liefern sie einen entscheidenden Wert in großen GPU-Clustern, die geringe Latenz und niedrige Ausfallraten erfordern.
Vorteile bei Bereitstellung und Wartung:DACs machen eine komplexe Glasfaserinfrastruktur überflüssig, was den Bereitstellungsprozess rationalisiert und die Verkabelungskosten senkt. Ihre Langlebigkeit und Plug-{1}}und-Einfachheit minimieren den Wartungsaufwand in Umgebungen mit hoher -Dichte weiter und erhöhen die allgemeine Netzwerkstabilität. Daher werden sie zunehmend in großen -GPU-Clustern als wichtige Lösung zur Skalierung der Leistung bei gleichzeitiger Wahrung der Kosteneffizienz eingesetzt.
2.2. Nachteile von DACs
Begrenzte Übertragungsreichweite:Aufgrund der physikalischen Eigenschaften von Kupfer bei hohen Frequenzen ist die effektive Übertragungsentfernung passiver DACs kurz (in der Regel nicht mehr als 7 Meter und bei 800G auf 2–3 Meter begrenzt), sodass sie die Anforderungen an die Konnektivität über große Entfernungen nicht erfüllen können.
Mangelnde Flexibilität:Im Vergleich zu Glasfaserkabeln sind Hochgeschwindigkeits-DACs dicker, steifer und haben einen größeren Biegeradius, was das Kabelmanagement in dichten Rechenzentrumsumgebungen mit feinen Leitungen zu einer großen Herausforderung macht, was sich möglicherweise auf die Luftstromorganisation auswirken kann.
Anfälligkeit für EMI:Da DACs für die Übertragung auf Kupferleiter angewiesen sind, sind sie in Umgebungen mit hoher Dichte und vielen elektronischen Geräten anfälliger für elektromagnetische Interferenzen (EMI) und Übersprechen, was die Signalstabilität und Datenintegrität beeinträchtigen kann.
Um diese Einschränkungen passiver DACs zu überwinden, wurden die Technologien Active Copper Cable (ACC) und Active Electrical Cable (AEC) entwickelt, die in den folgenden Abschnitten detailliert beschrieben werden.
2.3. Unterschiede zwischen AOC und DAC
AOCs und DACs haben dieselben Formfaktoren und elektrischen Schnittstellen an ihren Enden-wie SFP-, QSFP- und OSFP-Standards-, wodurch eine nahtlose Kompatibilität mit Systemkomponenten wie Switches und Netzwerkschnittstellenkarten (NICs) gewährleistet ist.
Ein Blick ins Innere des Steckverbinders offenbart jedoch zwei völlig unterschiedliche Architekturen. Ein AOC integriert elektrooptische Umwandlungschips in das Modul, einschließlich CDR-Einheiten (Clock and Data Recovery), Signalrekonstruktions-Retimer oder Getriebeeinheiten sowie Laser und Fotodetektoren (PD), um elektrische Signale zur Übertragung in optische Signale zu modulieren.
Im Gegensatz dazu ist ein DAC ein passives Kupfermedium, das aus differenziellen Hochgeschwindigkeits-Koaxialkabeln (Twinaxial-/Twinax-Kabeln) besteht, die direkt an die Modulanschlüsse angelötet sind. Es erreicht eine durchgängige direkte elektrische Signalübertragung über Abschirmschichten und Außenmäntel und umgeht dabei jegliche Signalumwandlungsprozesse vollständig.
3. Analyse aktiver Kupferkabel: ACC vs. AEC
Passive Direktanschlusskabel (passive DACs) sind in Rechenzentren aufgrund ihres geringen Stromverbrauchs und ihrer Kosten-effizienz- seit langem von entscheidender Bedeutung, selbst wenn die Geschwindigkeit auf bis zu 800 G skaliert. Mit steigenden Datenraten ist jedoch die effektive Übertragungsentfernung von passivem Kupfer geschrumpft und liegt derzeit bei etwa 3 Metern bei 800G. Der Trend, dass die Anzahl der Kanäle von 4 auf 8 Kanäle ansteigt, hat auch zu größeren Kabeldurchmessern geführt, was die Kabelführung und Luftzirkulation in Serverschränken erschwert.
Während AOCs für Szenarien mit großer{0}Reichweite empfohlen werden, sind sie aufgrund ihres hohen Stromverbrauchs und ihrer hohen Kosten für Verbindungen mit mittlerer{1}}Reichweite nicht ideal. Dies hat die Entwicklung von vorangetriebenAktive Kupferkabel (ACCs)UndAktive elektrische Kabel (AECs), was eine ausgewogenere Lösung für die Übertragung über mittlere{0}}Distanzen bietet.
3.1. Unterschiede in der technischen Architektur: AEC vs. ACC
Der funktionale Unterschied zwischen einem AEC und einem ACC hängt davon ab, ob sie eine analoge oder digitale Chipsatzarchitektur im Steckergehäuse verwenden:
Aktive Kupferkabel (ACC):ACCs nutzen aRedriverChip-Architektur. Sie führen auf der Empfangsseite eine Signalverstärkung mithilfe der CTLE-Technologie (Continuous-Time Linear Equalization) durch. Im Wesentlichen fungiert ein ACC als analoger Signalverstärker.
Aktive elektrische Kabel (AEC):AECs setzen eine ausgefeiltere digitale Lösung einRetimerChip-Architektur. Sie führen Signalverstärkung und -entzerrung sowohl auf der Sende- als auch auf der Empfangsseite durch. Durch die Integration der Clock and Data Recovery (CDR)-Technologie zur vollständigen Reduzierung von Signaljitter liefern AECs eine überlegene Signalintegrität und eine viel sauberere Datenübertragungsqualität.
Obwohl sowohl AECs als auch ACCs zur Familie der aktiven Kupferkabel gehören, unterscheiden sich ihre Fähigkeiten. Während sich ACC hauptsächlich auf die analoge Signalverstärkung konzentriert, kombinieren AECs Verstärkung mit CDR-Technologie, um Signaljitter effektiv zu unterdrücken. Unterstützt durch Retimer-Chips und Forward Error Correction (FEC)-Unterstützung erreichen AECs längere, äußerst zuverlässige Übertragungsentfernungen (bis zu 5–7 Meter), wodurch sie für äußerst anspruchsvolle Anwendungen geeignet sind.
Darüber hinaus nutzen AECs im Gegensatz zu herkömmlichen Kupferkabeln, die aufgrund des Skin-Effekts starke Funkfrequenzverluste (RF) erleiden, Hochfrequenz-Trägertechnologie, um Übertragungsverluste zu minimieren. Dies ermöglicht es AEC, viel dünnere Kupferdrahtstärken als passive DACs zu verwenden (z. B. 32 AWG anstelle der sperrigen 26 AWG), was zu einem Kabelbündel führt, das fast so dünn und leicht ist wie ein AOC. Dies vereinfacht das Rack-Kabelmanagement erheblich und optimiert die thermische Luftzirkulation.
Der Hauptkompromiss-ist die Leistung: Während passive DACs 0 W benötigen, benötigt ein AEC ein bescheidenes Leistungsbudget (
≈ 6W - 12W insgesamt pro Kabelbaugruppe). Unterdessen bleiben passive DACs für Verbindungen mit kurzer Reichweite (2–3 Meter) von großem Vorteil, da sie günstiger sind und keinen Strom benötigen, was sie ideal für stromempfindliche Umgebungen macht.
3.2. Technische Parameter-Vergleichsmatrix
In der folgenden Tabelle werden die wichtigsten Leistungs-, physischen und finanziellen Kennzahlen für alle vier Hochgeschwindigkeits-Interconnect-Varianten gegenübergestellt:
| Technischer Parameter | Passiver DAC | ACC (Aktives Kupfer) | AEC (Aktive Elektrik) | AOC (Active Optical) |
| Übertragungsmedium | Kupfer (Twinaxial) | Kupfer (Twinaxial) | Kupfer (Twinaxial) | Multimode-Glasfaser |
| Internes Silizium | Keine (Passiv) | Redriver (Analog-EQ) | Retimer (mit CDR) | Elektro-Optische Motoren und CDR |
| Signalverarbeitungsmodus | Nativer Pass- | Analoge Wellenformverstärkung | Digitale Umgestaltung und Neu{0}}taktung | Elektro-Optische Modulation |
| Maximale Reichweite (800G-Ära) | ≈ 2M - 3M | ≈ 3M - 4M | ≈ 5M - 7M | ≈ 30M - 100M |
| Körperliche Stärke/Gewicht | Dick, steif und schwer | Mittlere Dicke/Gewicht | Ultra-dünn und leicht | Dünnste und leichteste Stellfläche |
| Stromverbrauch | 0W | Niedrig (≈<2W per end) | Mäßig (≈ 6W - 12W insgesamt) | Hoch (≈ 2W - 4.5W pro Ende) |
| EMI-Resilienz | Anfällig für Übersprechen | Anfällig für hochfrequente elektromagnetische Störungen | Hohe Belastbarkeit (über Retimer) | Vollständige Immunität |
| Relatives Kostenbudget | Niedrigste (1×) | Niedrig-Mittel (≈ 1,5× - 2×) | Ausgeglichen (≈ 2,5× - 3.5×) | Prämie (≈ 4× - 5×) |
| Primärer AI-Netzwerk-Slot | Intra-Rack-Server-zu-ToR | Angrenzende Racks mit hoher -Dichte | Inter-Rack-Switch-Fabrics | Cross-POD, Spine-to-Leaf-Backend |
4. Häufig gestellte Fragen zur KI-Rechenzentrumsverkabelung
Warum wird passiver DAC gegenüber AOC in Intra{0}}Rack-GPU-Setups bevorzugt?
Passive DACs werden für Server-{0}}zu-ToR-Verbindungen innerhalb eines einzelnen Racks bevorzugt, da sie nahezu -keine Latenz, absolut niedrigste Kosten und keinen Stromverbrauch haben. In riesigen Clustern, in denen die Netzwerkinfrastruktur bis zu 30 % der gesamten Clusterleistung verbrauchen kann, führt die Einsparung von 5–10 W pro Kabel über Tausende von Knoten hinweg zu einer drastischen Reduzierung der Betriebskosten (OPEX) und des Kühlungsaufwands.
Was macht AEC zu einer besseren Alternative als ACC für 800G-KI-Netzwerke?
Bei 800G-Geschwindigkeiten ist die Signaldämpfung über Kupfer zu stark, als dass einfache analoge Redriver (ACCs) eine saubere Reparatur durchführen könnten. AECs bauen mithilfe ihrer digitalen Retimer-Chips und der Clock and Data Recovery (CDR)-Technologie das digitale Signal vollständig neu auf und beseitigen gleichzeitig Jitter. Dies ermöglicht es AECs, größere Reichweiten (bis zu 7 m) zu erreichen und die ultra-dünnen Drahtprofile zu verwenden, die für moderne Switch-Fabrics mit hoher-Dichte erforderlich sind.
Kann ich mit diesen Kabeln OSFP- und QSFP-DD-Formfaktoren kombinieren?
Ja. Sowohl DACs als auch aktive Kabel (AEC/ACC) können als Hybrid- oder Breakout-Baugruppen hergestellt werden (z. B. 800G Twin-Port OSFP zu 2x 400G QSFP-DD). Diese modulare Flexibilität wird häufig genutzt, wenn moderne 800G-KI-Fabric-Switches mit älteren 400G-SmartNICs oder Beschleunigungsservern verbunden werden.
5. Fazit
Keine einzelne Verbindungslösung ist auf alle Bereitstellungsszenarien anwendbar. Moderne KI-Rechenzentren-besonders große-GPU-Cluster-Netzwerkarchitekturen-stützen sich typischerweise auf eine hybride Bereitstellung dieser vier Technologien:
DACs, ACCs und AECsfungieren als Kernverbindungen für die horizontale Skalierung und werden für schnelle -kostengünstige-Verbindungen mit kurzer-bis-mittlerer-Reichweite innerhalb einzelner Rechen-Racks und zwischen benachbarten Reihen verwendet.
AOCs (und steckbare Optiken)bilden die primären vertikalen Verbindungen der Netzwerkstruktur und sind für die Verbindung separater Cluster-PODs, Hochgeschwindigkeitsspeicher-Backplanes oder die Weiterleitung über verschiedene Etagen der Einrichtung verantwortlich.
Das Verständnis der zugrunde liegenden technischen Prinzipien, Vor- und Nachteile sowie Kostenstrukturen ermöglicht Netzwerkarchitekten den Aufbau hochoptimierter, ausgewogener Verbindungsnetzwerke, die auf bestimmte Entfernungs-, Bandbreiten-, Wärme- und Budgetanforderungen zugeschnitten sind.
