Da die Einführung von FTTH (Fiber to the Home), der 5G-Backhaul-Ausbau und Smart-City-Infrastrukturprojekte weltweit weiter zunehmen, werden Glasfasernetze dichter und komplexer als je zuvor. Telekommunikationsbetreiber nutzen Glasfaser nicht mehr nur für die Breitbandversorgung in Privathaushalten. Moderne Netzwerke müssen auch Überwachungssysteme, industrielle Kommunikation, intelligenten Transport, Edge Computing und Hyperscale-Datenübertragung unterstützen.
Um diesen hohen Kapazitätsanforderungen gerecht zu werden, wechseln viele Betreiber von traditionellen Kabelziehmethoden zu luftgeblasenen Fasersystemen und Faser-Mikrorohrsystemen. Diese Lösungen ermöglichen eine schnellere Bereitstellung, einfachere Upgrades und eine deutlich bessere Nutzung des überfüllten unterirdischen Kanalraums.
Der Erfolg einer Einblasfaserinstallation hängt jedoch von mehr als nur dem Glasfaserkabel selbst ab. Eine der am meisten übersehenen, aber kritischen Komponenten im gesamten System ist der Mikrorohrverbinder (auch Mikrorohrkoppler genannt).
Ein Mikrorohrverbinder ist ein abgedichtetes, hochleistungsfähiges Fitting, das zum Verbinden von Mikrorohren in luftgeblasenen Fasersystemen verwendet wird. Seine Hauptaufgabe besteht darin, die Druckintegrität, die präzise Kanalausrichtung und den Umweltschutz aufrechtzuerhalten. Eine schlechte Leistung der Steckverbinder kann zu Luftleckagen, einer drastisch verkürzten Faserblasentfernung, Wassereintritt, Steckverbindertrennung und kostspieligen Installationsfehlern vor Ort führen.
Dieser umfassende Leitfaden erklärt:
Was ein Mikrorohrverbinder ist und wie er funktioniert
Verschiedene Verbindungstypen (gerade, Reduzierstück, Gasblock) und ihre spezifischen Anwendungen
Kritische Anforderungen für direkt vergrabene (DB) Steckverbinder
Schrittweise-für-Best Practices für die Installation
Häufige Probleme und Lösungen zur Fehlerbehebung
So wählen Sie den richtigen Steckverbinder für FTTH- und Glasfasernetzwerke aus
Was ist einMikrorohrverbinder?
Ein Mikrorohrverbinder ist ein spezielles mechanisches Kopplungsgerät, das dazu dient, zwei Mikrorohrabschnitte innerhalb eines Glasfaserrohrnetzwerks zu verbinden. Im Gegensatz zu herkömmlichen elektrischen Leitungsanschlüssen sind diese Steckverbinder speziell für Hochdruck-Telekommunikationsumgebungen konzipiert, die eine absolut luftdichte Abdichtung und eine stabile Kontinuität des Luftstroms erfordern.
In der modernen Glasfaserinfrastruktur sind hochwertige Mikrorohrverbinder unerlässlich, um Folgendes aufrechtzuerhalten:
Druckfestigkeit: Hält einem Druck von bis zu 15–16 bar während des Blasprozesses stand.
Mechanische Retention: Festhalten des Kanals, um eine Trennung unter Spannung oder Druck zu verhindern.
Wasserdicht/Umweltschutz: Verhindert das Eindringen von Wasser, Schlamm und Verunreinigungen.
Interne Ausrichtung: Gewährleistet einen reibungslosen, stufenlosen Übergang zwischen den Kanälen, um ein Hängenbleiben der Fasern zu verhindern.
Sie werden häufig in FTTH-Zugangsnetzen, 5G-Backhaul, Smart-City-Initiativen, Campus-Netzwerken von Rechenzentren und industriellen Kommunikationssystemen eingesetzt.
Funktionsweise von Mikrorohrverbindern: Die Mechanik der Abdichtung
Mikrorohrverbinder stellen eine robuste, abgedichtete mechanische Verbindung zwischen zwei Rohrabschnitten her und verwenden für Geschwindigkeit und Effizienz normalerweise einen Steckmechanismus.

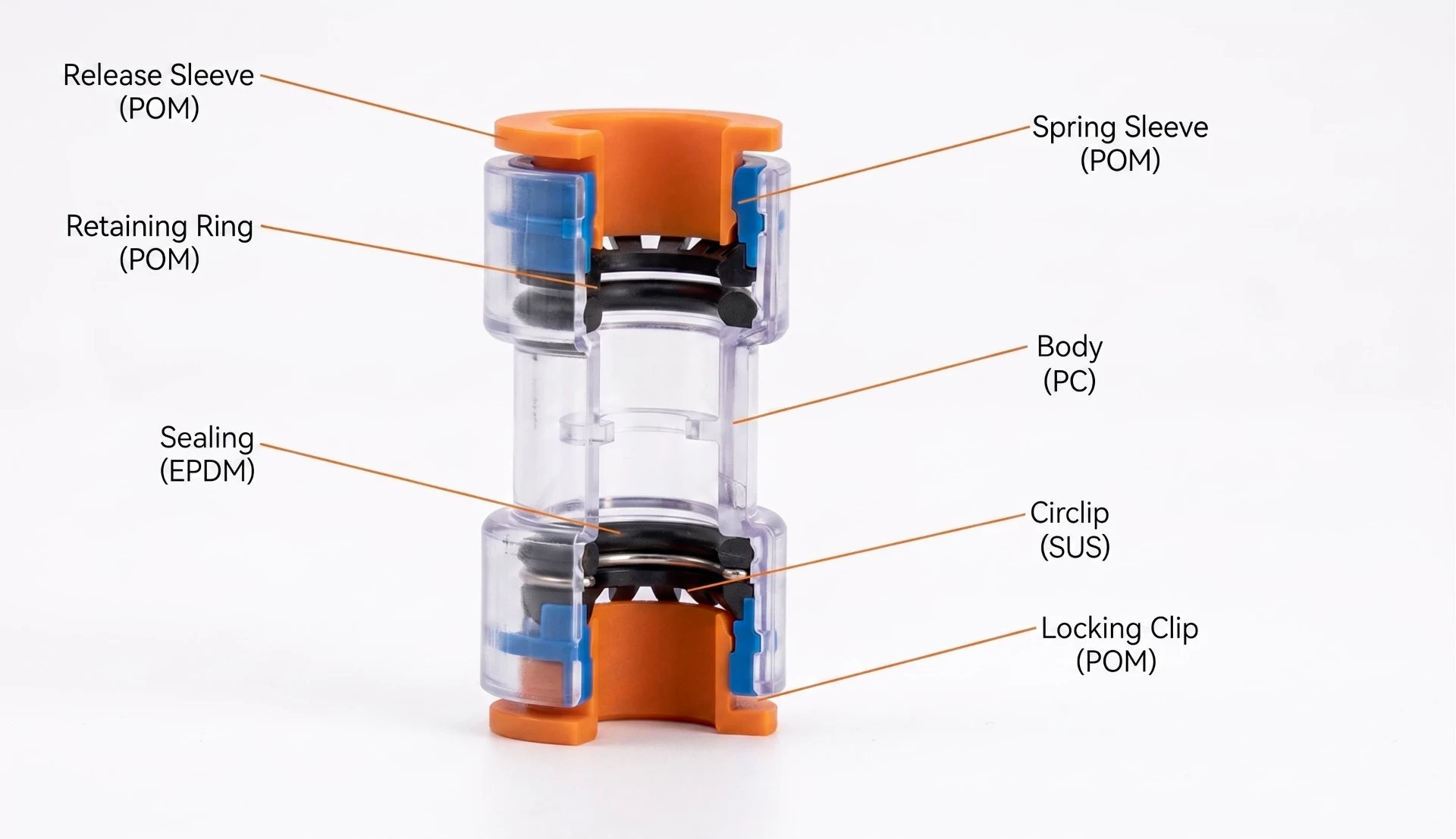

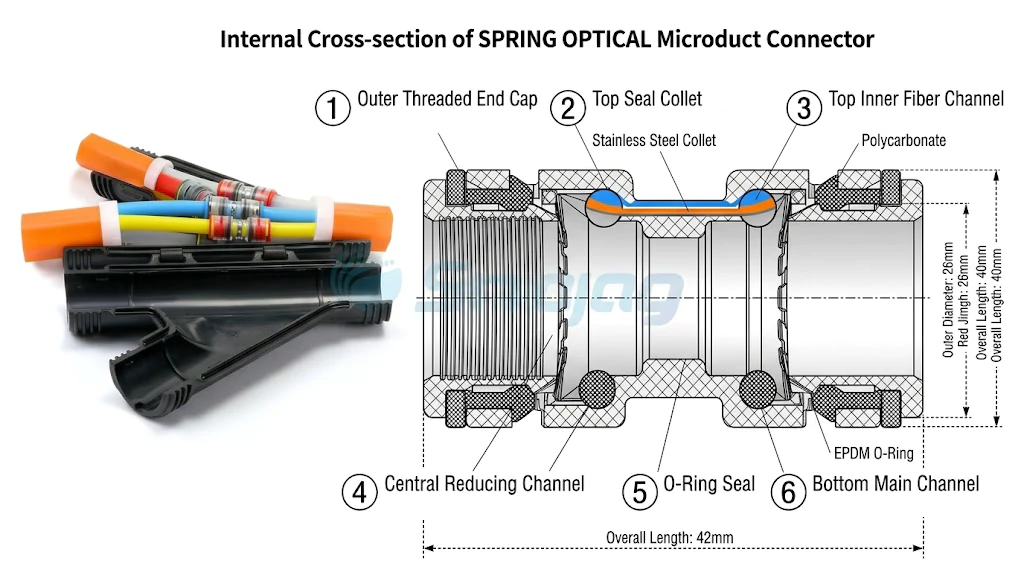

Die interne Struktur
Interne Verriegelungszähne (Spannzange): Diese Zähne bestehen normalerweise aus Edelstahl oder hochfestem technischem Kunststoff und greifen nach dem Einsetzen sicher in die Außenfläche des Mikrorohrs.
Dichtungsringe (O-Ringe): Typischerweise aus NBR- oder EPDM-Gummi gefertigt, sorgen diese für eine luftdichte Abdichtung rund um den Kanal.
Transparenter Anschlusskörper: Ermöglicht Installateuren die visuelle Überprüfung, ob das Mikrorohr vollständig und korrekt über die Dichtungsringe hinaus eingeführt ist.
Sicherheitsverriegelungsklammern: Rote oder blaue Klammern, die unter der Spannzangenabdeckung eingesetzt werden, um ein versehentliches Lösen des Kanals durch Vibration oder Zug zu verhindern.

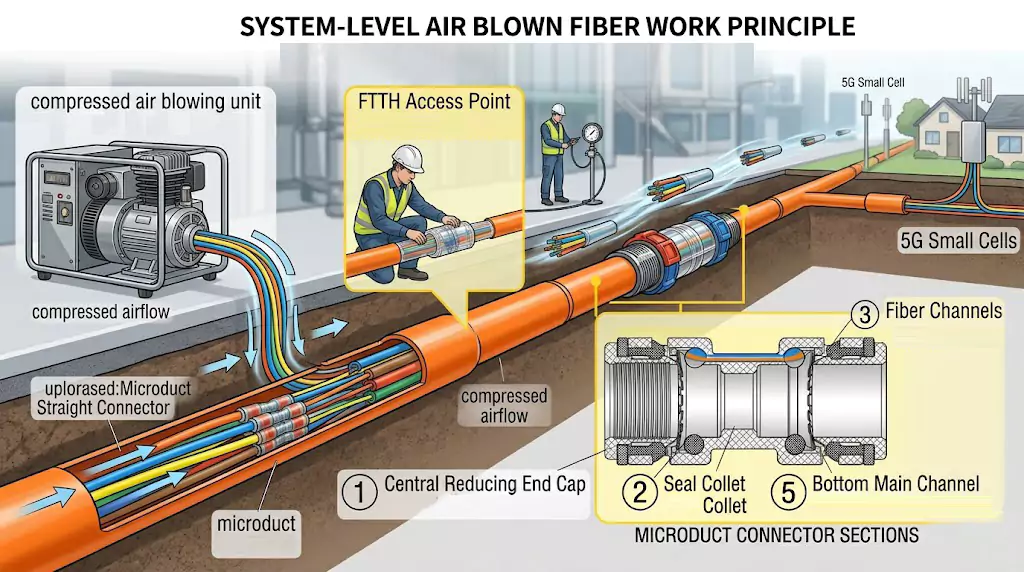

Bei der Installation erzeugt Druckluft die erforderliche Kraft, um die Fasereinheiten durch das Netzwerk zu treiben. Selbst eine winzige Undichtigkeitsstelle an einem Stecker kann den laminaren Luftstrom stören, die Effizienz verringern und verhindern, dass das Kabel seinen vorgesehenen Bestimmungsort erreicht.
Profi-Tipp: Bei FTTH-Backbone-Projekten über große Entfernungen{0} stellen Außendiensttechniker häufig fest, dass eine schlechte Steckerabdichtung der Hauptgrund für eine verringerte Blasleistung und eine unvollständige Kabelinstallation ist.

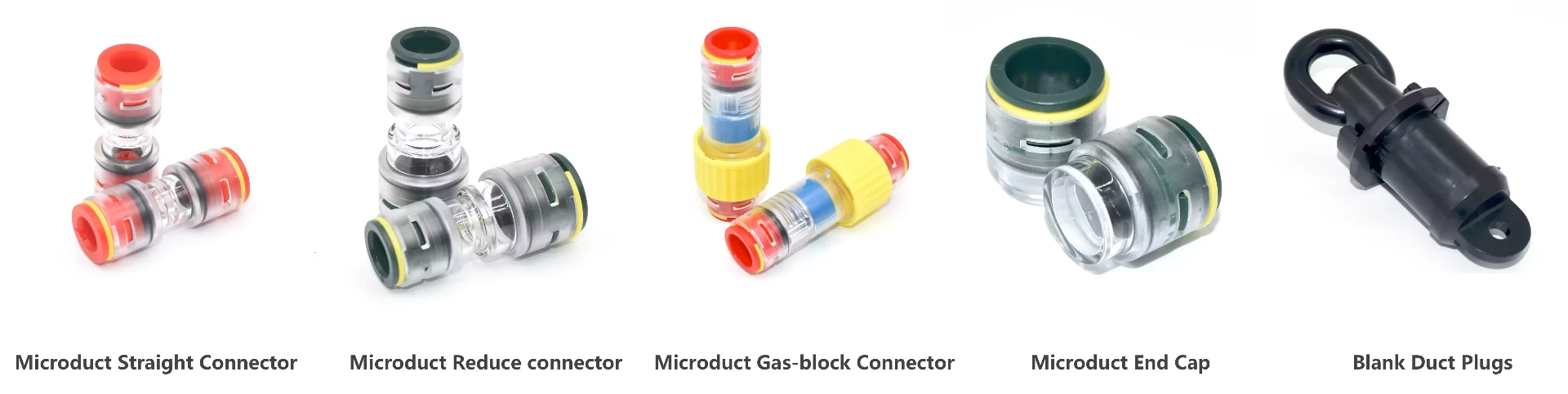

Arten von Mikrorohrverbindern
Verschiedene Telekommunikationsumgebungen erfordern spezifische Anschlusskonfigurationen, um die Kontinuität des Luftstroms und die langfristige Netzwerkzuverlässigkeit aufrechtzuerhalten.
1. Gerader Mikrorohrverbinder
Wird verwendet, um zwei Mikrorohre mit demselben Außendurchmesser (AD) zu verbinden. Dies sind die Arbeitspferde der FTTH-Einführung in Privathaushalten, die durchgehende Wege von der Zentrale zu den Verteilungspunkten schaffen.
Gängige Größen: 7/5,5 mm, 10/8 mm, 12/10 mm, 14/12 mm, 16/13 mm.
2. Mikrorohr-Reduzierverbinder
Entwickelt, um Mikrorohre mit unterschiedlichen Durchmessern nahtlos zu verbinden. Sie sind von entscheidender Bedeutung beim Übergang von größeren Hauptkanälen zu kleineren Abzweigkanälen, die zu den Räumlichkeiten einzelner Kunden führen.
Beispiel: Übergang von einem 14/10-mm-Verteilerkanal zu einem 10/8-mm-Fallkanal.
Technische Bedeutung: Hochwertige Reduzierstücke sind mit glatten Innenverjüngungen ausgestattet, um Turbulenzen im Luftstrom zu minimieren und zu verhindern, dass die Faser beim Blasen auf eine „Stufe“ trifft.
3. Mikrorohr-Gasblockanschluss(Wasserblock)
Spezielle Dichtungsanschlüsse, die die Migration von Gasen oder Wasser innerhalb des Kanalsystems zwischen verschiedenen Umgebungen verhindern sollen.
Anwendungen: U-Bahn-Tunnel-Infrastruktur, Übergang von unterirdischen Kammern im Freien zu Innenräumen oder Versorgungsnetze, in denen sich gefährliche Gase ansammeln können.
Funktion: Sie verfügen über einen internen Dichtungsmechanismus, der nach dem Durchblasen um die Faser herum festgezogen werden kann und so die Kanalabschnitte isoliert.
4. Mikrorohr-Endkappe
Wird verwendet, um ungenutzte Mikrorohrenden vorübergehend oder dauerhaft abzudichten.
Wichtigkeit: Bei der schrittweisen Einführung von FTTH ist es von entscheidender Bedeutung, ungenutzte Leitungen zu erhalten und sie sauber, trocken und bereit für den künftigen Glasfaserausbau zu halten, ohne dass der Kanal erneut-gereinigt werden muss.
Hauptmerkmale hochwertiger Mikrorohrverbinder
In anspruchsvollen unterirdischen Glasfasernetzen wirkt sich die Qualität der Steckverbinder direkt auf die Installationseffizienz und die langfristigen Wartungskosten aus. Achten Sie auf diese wesentlichen Funktionen:
Wasserdichter IP68-Schutz
Für unterirdische und Outdoor-Infrastrukturen ist die IP68-Einstufung nicht-verhandelbar. Vergrabene Systeme sind ständig Grundwasser, überfluteten Gräben und Bodenfeuchtigkeit ausgesetzt. Standardmäßige Innenanschlüsse versagen unter diesen Bedingungen, was zu einer Kanalverschmutzung führt, die ein zukünftiges Blasen ohne kostspielige Ausgrabungen unmöglich macht.
Hohe Druckbeständigkeit
Luftgeblasene Fasersysteme arbeiten typischerweise zwischen 10–15 bar (145–217 PSI). Anschlüsse von schlechter-Qualität können sich unter diesem starken Druck verformen, reißen oder undicht werden, was dazu führen kann, dass die Installation auf halbem Weg fehlschlägt.
Transparentes Körperdesign
Dies ist ein entscheidender Vorteil bei der Installation vor Ort. Damit können Techniker visuell überprüfen, ob der Kanal vollständig über beide O--Ringe eingeführt ist, und die Sauberkeit im Inneren sicherstellen. Diese einfache Funktion reduziert Installationsfehler erheblich und beschleunigt die Feldinspektion.
Sicherheitsmechanismus mit Verriegelungsclip
Verriegelungsklammern sorgen für eine wichtige mechanische Sicherheit beim Einsetzen des Pfostens und verhindern die Trennung des Steckers durch Bodenvibrationen (in der Nähe von Straßen), Verfüllkräfte oder versehentliches Ziehen bei anderen Wartungsarbeiten.
UV- und Korrosionsbeständigkeit
Außen-obenirdische Steckverbinder müssen aus UV-stabilisierten Materialien bestehen, um einer Sprödigkeit im Laufe der Zeit vorzubeugen. Alle internen Metallkomponenten (z. B. Verriegelungszähne) sollten korrosionsbeständig sein (z. B. Edelstahl), um auch in feuchten Untergrundumgebungen zu bestehen.
Direkt vergrabene (DB) Mikrorohranschlüsse erklärt
Direkt erdverlegte Mikrorohrverbinder sind speziell für die Erdverlegung konzipiert, ohne dass zusätzliche Schutzgehäuse (wie Mannlöcher oder Handlöcher) erforderlich sind.
Im Vergleich zu Standardarmaturen müssen DB-Steckverbinder über eine Lebensdauer von 20–25 Jahren rauen Umweltbelastungen standhalten.
| Besonderheit | Standardstecker | Direkt vergrabener (DB) Anschluss |
|---|---|---|
| Wasserdichtigkeit | Grundlegende Feuchtigkeitsbeständigkeit | Echtes IP68 (tauchfähig) |
| Mechanische Festigkeit | Beschränkt | Verstärkt, um Bodenbelastung und -verdichtung standzuhalten |
| Untergrundtauglichkeit | Nur im Innenbereich oder bei Innenverschlüssen | Geeignet für die direkte Erdverlegung im Graben |
| Schlagfestigkeit | Mäßig | Hoch (hält einer Hinterfüllung stand) |
Bodendruck- und Feuchtigkeitsschutz
Unterirdische Leitungen sind ständiger Belastung durch nassen Boden, gefrorene Bodenausdehnung und Verkehrserschütterungen ausgesetzt. Hochwertige -DB-Anschlüsse gewährleisten eine perfekte Kanalausrichtung und Dichtungsstabilität unter diesen Quetschkräften. Zuverlässiger Feuchtigkeitsschutz ist von größter Bedeutung. Wenn Wasser eindringt und gefriert oder wenn Schlamm im Kanal trocknet, wird der zukünftige Einsatz von Glasfasern unmöglich.
Schlüsselanwendungen in der gesamten Glasfaserinfrastruktur
FTTH/FTTP-Netzwerke
Zuverlässige Anschlüsse ermöglichen Betreibern eine schnelle Skalierung der Kanalinfrastruktur. In Wohnvierteln wirkt sich die Zuverlässigkeit der Steckverbinder direkt auf die Bereitstellungsgeschwindigkeit, die Einfachheit der Zweigstelleninstallation und die zukünftige Skalierbarkeit aus, ohne dass Gräben erneut geöffnet werden müssen.
5G-Backhaul und kleine Zellen
5G erfordert Glasfasern mit hoher -Dichte in überlasteten städtischen Umgebungen. Mikrorohrsysteme maximieren den begrenzten unterirdischen Raum und zuverlässige Hochdruckanschlüsse sind für eine effiziente Installation über komplexe städtische Wege hinweg unerlässlich.
Smart City und IoT-Infrastruktur
Mikrorohr-Verbindungssysteme unterstützen Verkehrsüberwachung, Überwachung und öffentliches WLAN und ermöglichen eine flexible Netzwerkerweiterung, wenn sich die Anforderungen einer Smart City über Jahrzehnte hinweg weiterentwickeln.
Rechenzentrumscampus und industrielle Netzwerke
Vereinfacht zukünftige Modernisierungen zwischen Gebäuden ohne größere Bauarbeiten. In industriellen Umgebungen halten langlebige Steckverbinder Vibrationen, chemischer Belastung und extremen Temperaturschwankungen stand.
So installieren Sie einen Mikrorohrverbinder: 4 Schritte zum Erfolg
Die ordnungsgemäße Installation ist für die Aufrechterhaltung der Dichtungsleistung von entscheidender Bedeutung.
Schritt 1 - Vorbereiten des Mikrorohrs
Untersuchen Sie den Kanal sorgfältig auf Risse, ovale Verformungen oder Riefen. Stellen Sie sicher, dass der Außendurchmesser (OD) und der Innendurchmesser (ID) mit den Steckerspezifikationen übereinstimmen. Reinigen Sie die ersten Zentimeter der Kanaloberfläche, um Schmutz oder Fett zu entfernen.
Schritt 2 - Korrektes Schneiden (entscheidend!)
Mikrorohrenden müssen mit einem professionellen, scharfen Mikrorohrschneider perfekt rechtwinklig (90 Grad) und sauber geschnitten werden.
| Schnittfehler | Ergebnis bei der Installation |
|---|---|
| Schräger Schnitt | Unvollständiges Einsetzen, Beschädigung der Dichtung, Spalt verursacht Turbulenzen |
| Raue/gratige Kante | O-Beschädigung des O-Rings beim Einsetzen, was zu Undichtigkeiten führt |
| Ovale Verformung | Passt nicht durch O-Ringe und beschädigt den Stecker beim Einstecken |
Schritt 3 - Stecker einfügen
Drücken Sie das Mikrorohr fest in den Anschluss. Sie werden einen anfänglichen Widerstand spüren, wenn es den ersten O--Ring passiert, und dann ein zweites deutliches Klicken, wenn es am inneren Anschlag anschlägt, nachdem es den zweiten O--Ring passiert hat. Überprüfen Sie visuell durch das transparente Gehäuse, ob der Kanal vollständig eingeführt ist.
Schritt 4 - Installation des Verriegelungsclips
Bringen Sie sofort die Sicherheitsverriegelungsklammern (rot oder blau) unter den Spannzangen an beiden Enden an. Dadurch ist die Verbindung gegen Vibrationen und unbeabsichtigtes Lösen gesichert. Ziehen Sie leicht am Milchkanal, um die Retention zu bestätigen.
Häufige Probleme und Fehlerbehebung
| Problem | Mögliche Ursachen | Empfohlene Lösungen |
|---|---|---|
| Luftleckage beim Blasen | 1. Unvollständiges Einsetzen. 2. Beschädigter O-Ring durch schlechten Schnitt. 3. Falsche Steckergröße. | 1. Schieben Sie den Kanal vollständig über den internen Anschlag hinaus.. 2. Schneiden Sie den Kanal erneut rechtwinklig ab und ersetzen Sie den Anschluss.. 3. Überprüfen Sie die Übereinstimmung von Außen- und Innendurchmesser. |
| Schlechte Blasentfernung | 1. Luftdruckverlust an den Anschlüssen. 2. Interner Schritt, der zum Verklemmen der Faser führt. 3. Kanalverunreinigung. | 1. Drucktestanschlüsse. 2. Stellen Sie sicher, dass die Schnitte rechtwinklig sind. Verwenden Sie hochwertige Reduzierstücke. 3.. Reinigen Sie den Kanal vor dem Ausblasen mit einem Schwamm. |
| Steckertrennung | 1. Fehlende Sicherungsklammern. 2. Übermäßige Spannung oder Bodenbewegung. | 1. Bringen Sie immer Sicherungsklammern an.. 2. Stellen Sie sicher, dass der Graben ordnungsgemäß mit Sand gebettet ist, um Bewegungen aufzufangen. |
| Wassereinbruch später entdeckt | 1. Verwendung von Nicht--IP68-Anschlüssen im Freien. 2. Unsachgemäße Installation. | 1. Verwenden Sie ausschließlich direkt vergrabene Steckverbinder unter der Erde.. 2. Befolgen Sie die bewährten Installationsmethoden sorgfältig. |
Industriestandards und Zuverlässigkeitstests
Stellen Sie sicher, dass die von Ihnen gewählten Steckverbinder den anerkannten internationalen Standards entsprechen:
EN 50411-2-8: Die wichtigste europäische Norm für Mikrorohrverbinder hinsichtlich Funktionsleistung und Umweltzuverlässigkeit in Fasermanagementsystemen.
IP68-Einstufung: Prüft die wasserdichte Versiegelungsleistung unter Wasserbedingungen (z. B. 1,5 m Tiefe für 30 Minuten), was für die direkte Erdverlegung unerlässlich ist.
Druck- und Temperaturtests: Hochwertige Steckverbinder werden darauf getestet, einem Druck von 15–16 bar und Temperaturwechseln (z. B. -40 Grad bis +65 Grad) standzuhalten, ohne die Dichtigkeit zu verlieren.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen einer Mikrorohrkupplung und einem Steckverbinder?
In der Telekommunikationsbranche werden diese Begriffe häufig synonym verwendet. Beide beziehen sich auf die mechanischen Fittings, die zum Verbinden von Mikrorohrabschnitten unter Beibehaltung von Druck und Ausrichtung verwendet werden.
Können Standard-Mikrorohrverbinder direkt vergraben werden?
Im Allgemeinen nein. Für die Erdinstallation ohne Gehäuse müssen Sie Direct Buried (DB)-Anschlüsse angeben. Sie sind speziell verstärkt, um Bodendruck, Verdichtung und ständigem Feuchtigkeitseintritt standzuhalten (IP68).
Wie verhindern Sie Luftlecks in Mikrorohrsystemen?
Die vier goldenen Regeln lauten: Verwenden Sie einen quadratisch geschnittenen Kanal, reinigen Sie die Kanaloberfläche, stellen Sie sicher, dass er vollständig über die O-Ringe hinaus eingeführt ist (visuell überprüfen) und installieren Sie Sicherheitsverriegelungsklammern.
Können Mikrorohrverbinder wiederverwendet werden?
Während einige Konstruktionen eine Trennung und Wiederverwendung ermöglichen, empfehlen die meisten Telekommunikationsbetreiber, einen Stecker auszutauschen, sobald er aus einer erdverlegten Installation entfernt wurde, um eine absolute Dichtheitszuverlässigkeit für den nächsten Einblasvorgang zu gewährleisten.
Warum hochwertige Mikrorohrverbinder wichtig sind
Während Mikrorohranschlüsse relativ kleine Komponenten im Gesamtbudget einer FTTH- oder 5G-Einführung sind, spielen sie eine unverhältnismäßig große Rolle für die Aufbauqualität und die langfristige Lebensfähigkeit des Netzwerks.
Auswahl des richtigen, hochwertigen, IP68-zertifizierten und transparenten Mikrorohrverbinders:
Gewährleistet ein effizientes Einblasen der Fasern über maximale Entfernungen.
Schützt die unterirdische Infrastruktur über Jahrzehnte vor dem Eindringen von Wasser und Schlamm.
Reduziert kostspielige Ausfälle vor Ort und Nacharbeiten beim Aushub während der Netzwerkaktivierung.
Unabhängig davon, ob Sie ein Telekommunikationsbetreiber, ein EPC-Auftragnehmer oder ein FTTH-Bereitstellungsunternehmen sind, ist die Investition in zuverlässige Anschlusslösungen für den Aufbau langlebiger, skalierbarer und zukunftsfähiger Glasfasernetzwerke von entscheidender Bedeutung.
