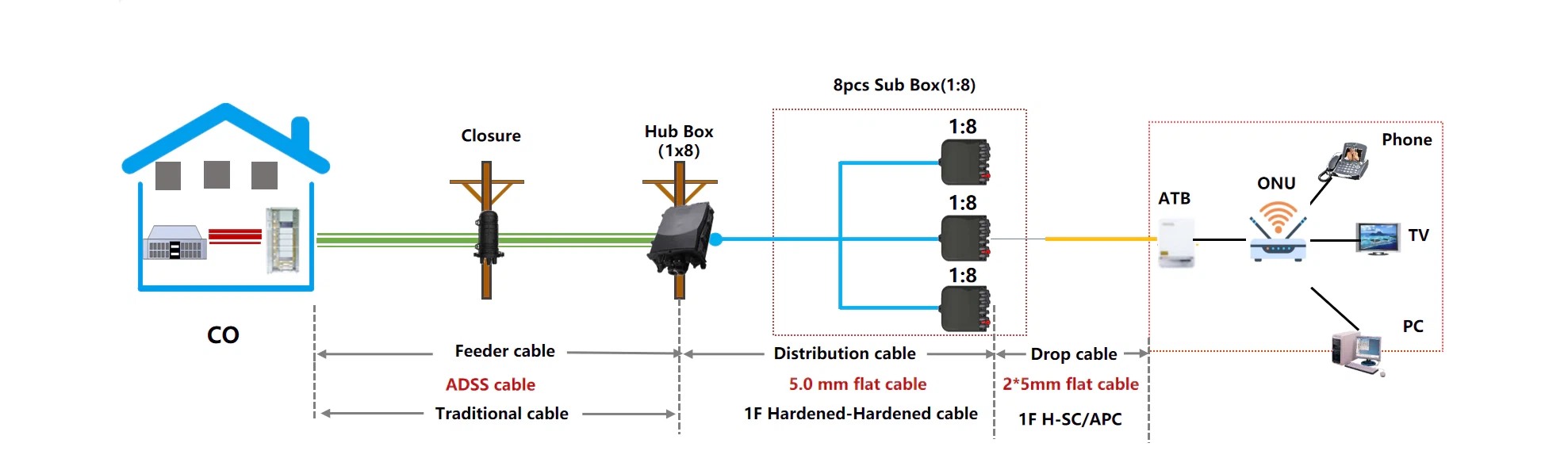

Übersicht über Pre-Connectorized FTTH-Netzwerke
Hub-Box-Schnittstelle:Schließt das Zuleitungskabel ab und bietet einen vor-angeschlossenen Ausgang für 5,0-mm-Rundkabel; Verwendet 2*5 mm flache Drop-Kabel.
Skalierbare Kaskade:Die 1x8-Hub-Box ermöglicht die einfache Bereitstellung eines Netzwerks mit Kaskadierung von bis zu acht 1:8-Subboxen.
Kosten-Effektive Bereitstellung:Plug{0}}and-Design mit nur einem Spleißpunkt senkt sowohl OPEX als auch CAPEX.
Vor-konnektorisierte FTTH-ODN-Lösung
Die vorkonfektionierten Glasfaserkabel und Splitter mit ungleichem Verhältnis von Spring vereinfachen die Bereitstellung und verbessern die Netzwerkleistung, indem sie Splitterverhältnisse von 1:64 oder 1:128 unterstützen.
Glasfaserkonfiguration
Das Netzwerk verwendet eine Einzelfaser-Kaskadentopologie. Jede asymmetrische optische Kette besteht aus drei FAT-Boxen (mit einem Aufteilungsverhältnis von 1:9) und einer END-Box (mit einem Aufteilungsverhältnis von 1:8) und unterstützt insgesamt 32 Teilnehmer.
Kompatibilität mit wasserdichten Adaptern
Diese Lösung ist mit wasserdichten Adaptern verschiedener Anbieter wie Huawei, Furukawa, FiberHome und herkömmlichen Typen kompatibel.
In diesem Diagramm der Fast Connector Solution wird nur der Huawei-kompatible Typ dargestellt.
Einführung in vor-konfektionierte Box und Glasfaserkabel

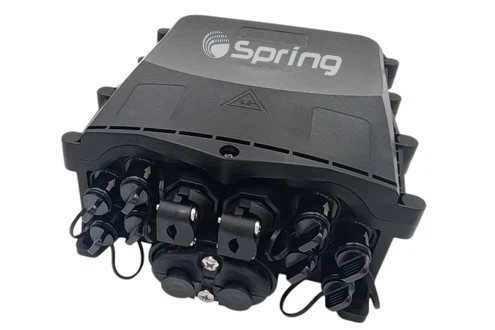

Nabenbox
|
Abmessung (HxBxT) |
310mm x 220mm x 110mm |
|
Schutzklasse |
IP68 |
|
Vor-verbundene Kapazität |
8F[mit 1x8] |
|
Spleißkapazität |
Max. 96F |
|
Anwendung |
Wand/Mast/Antenne |
Unterfeld
|
Abmessung (HxBxT) |
210 mm × 210 mm × 95 mm |
|
Schutzklasse |
IP68 |
|
Vor-verbundene Kapazität |
1x8 |
|
Spleißkapazität |
- |
|
Anwendung |
Wand/Mast/Antenne |
Wasserdichtes Glasfaserkabel
|
Kabeltyp |
Anpassbar (φ5,0 mm/2*5 mm) |
|
Einfügungsdämpfung (Einheit: dB) |
Max. Kleiner oder gleich 0,3 |
|
Kabellänge |
Anpassbar |
|
Kabelspannung |
200N |
Hub Box – Primärer Teilungspunkt
Die Hub Box wird typischerweise am Aggregationsknoten in einem Glasfasernetzwerk eingesetzt. Es dient als primärer Signalverteilungspunkt und teilt optische Signale vom Backbone-Kabel zur weiteren Verteilung auf mehrere Downstream-Pfade auf.
|
Modell |
SP-ODB-8F-HW |
|
Kündigungsfähigkeit |
Maximal 8 |
|
Maximale Spleißkapazität |
96F |
|
Spleißkapazität pro Fach |
24F |
|
Ein- und Ausgang des optischen Kabels |
1 ovaler und 2 Abzweiganschlüsse für herkömmliches Kabel 8 Ausgangsanschlüsse für Hardend-Adapter |
|
Optisches Gerät |
1*8-Splitter |
|
Installationsmodus |
Mast-, Wand- oder Antennenkabelmontage |
|
Anwendungsszenario |
Oberirdisch, unterirdisch |
|
Abmessungen (H x B x T mm) |
310 x 220 x 110 |
|
Nettogewicht (kg) |
2.5 |
|
Schalenmaterialien |
PP+GF |
|
Farbe |
Schwarz |
|
Schutzart |
IP68 |
|
Flammhemmende-Einstufung |
UL94-HB |
|
RoHS |
Konform |
|
Versiegelungsmodus |
Mechanisch |
|
Adaptertyp |
Huawei-gehärteter Adapter |
Unterbox – Sekundärer Verteilungspunkt
Als Zwischenknoten zwischen der Hub-Box und der End-Box teilt die Sub-Box die optischen Signale von der Aggregationsschicht weiter auf und leitet sie an bestimmte Benutzergruppen oder lokalisierte Bereiche weiter.
|
Modell |
SP-OTB-08A-B |
|
Kündigungsfähigkeit |
10 |
|
Spleißkapazität |
- |
|
Spleißkapazität pro Fach |
- |
|
Ein- und Ausgang des optischen Kabels |
1 Eingangsanschluss (rot) 8 Ausgangsanschlüsse (schwarz) |
|
Optisches Gerät |
1:8 Splitter |
|
Einfügungsdämpfung (dB) |
10.8 |
|
Installationsmodus |
Mast-, Wand- oder Antennenkabelmontage |
|
Anwendungsszenario |
Oberirdisch, unterirdisch |
|
Abmessungen (H x B x T mm) |
213 x 188 x 74 |
|
Nettogewicht (kg) |
0.5~0.6 |
|
Schalenmaterialien |
PP+GF |
|
Farbe |
Schwarz |
|
Schutzart |
IP68 |
|
Flammhemmende-Einstufung |
UL94-HB |
|
RoHS |
Konform |
|
Versiegelungsmodus |
Mechanisch |
|
Adaptertyp |
Huawei-gehärteter Adapter |
Vor-verteiltes Verteilerkabel – Konnektivität zwischen-Knoten
Dies bezieht sich auf ein Verteilerkabel, das an beiden Enden mit Glasfaseranschlüssen vorkonfektioniert ist. Es wurde für eine schnelle Bereitstellung entwickelt und ermöglicht schnelle und zuverlässige Verbindungen zwischen Verteilungsknoten, beispielsweise von der Hub-Box zur Sub-Box oder zwischen mehreren Sub-Boxen.
|
Modell |
SP-AA1A0-XXXXMBE |
|
Faseranzahl |
1 |
|
Fasertyp |
G.657 A2 |
|
Kabeldurchmesser (mm) |
φ5mm |
|
Steckertyp |
Gehärtet |
|
Einfügungsdämpfung (Einheit: dB) |
Max. Kleiner oder gleich 0,3 |
|
Kabellänge |
Anpassbar |
|
Zugfestigkeit des Steckverbinders |
200N |
|
Zugfestigkeit des Kabels |
600N |
Vor-konfektioniertes Drop-Kabel
Mit werkseitig vorkonfektionierten Steckverbindern an einem oder beiden Enden wird dieses Drop-Kabel für die endgültige Verbindung zum Kunden verwendet. Es ermöglicht eine schnelle und zuverlässige Plug-{2}}and-{3}Play-Installation von einem Abzweigpunkt (z. B. Sub Box) zum Zuhause des Benutzers, wodurch eine Feldterminierung entfällt und eine konsistente Leistung gewährleistet wird.
|
Modell |
SP-AA1A0-XXXXMBE |
|
Faseranzahl |
1 |
|
Fasertyp |
G.657 A2 |
|
Kabeldurchmesser (mm) |
2*5 mm |
|
Steckertyp |
Gehärtet auf SC/APC |
|
Einfügungsdämpfung (Einheit: dB) |
Max. Kleiner oder gleich 0,3 |
|
Kabellänge |
Anpassbar |
|
Zugfestigkeit des Steckverbinders |
200N |
|
Zugfestigkeit des Kabels |
400N |
