Was ist ein Glasfaser-Patchpanel?|Glasfaser-Patchpanel mit 24 Anschlüssen
Glasfaser-Patchpanelist auch unter den Initialen bekanntODFoderOptisches Verteilungs-Frameworkund bietet eine strukturierte Beendigungs- und Verwaltungslösung fürOptische Kommunikationsnetze. Glasfaser-PatchpanelskombinierenGlasfaserspleißen, Terminierung, Routing, Glasfaserstecker/-adapter, UndGlasfaserkabelmanagementin einer Einheit, die als Schutzgehäuse für den mechanischen Schutz der Glasfaser dient, die Verwaltung des Glasfaserkabels vereinfacht und eine flexible Bereitstellung des optischen Netzwerks ermöglicht.
Das optische Netzwerk umfasstFTTH (Fiber To The Home), LAN/WAN, Rechenzentren, CATV (Kabelfernsehen), UndTelekommunikationszugangsnetze.
A 24-Port-Glasfaser-PatchpanelStellt die Verbindung zwischen einem Glasfaserkabel und dem jeweiligen Geräteanschluss her. Im InnerenGlasfaserkabel, werden die einzelnen Faserkerne terminiert und verwaltet24-Port-Patchpanel, UndGlasfaser-Jumperverbindet diese Kerne mit beidenOptischer Schalterund/oderOLTs (Optical Line Terminal). Daher ist die24-Port-Glasfaser-PatchpanelBietet einen wesentlichen Bestandteil eines Glasfasernetzwerks für Stabilität und Skalierbarkeit.
Über das 1U 19-Zoll-Rack-Montage-Glasfaser-Patchpanel mit 24 Ports
Detail eines 1U 19-Zoll-Rackmontage-Glasfaser-Patchpanels mit 24 Ports
1. Abnehmbare Montageohren
2.Kalt-gewalzter Stahl
3.Adapterflansch
4.Pigtails in Telekommunikationsqualität-
5. Faserspleißfach
6.Befestigungsmechanismus
7.Kabeleingangs- und -ausgangsanschlüsse
Der1U 19-Zoll-Rackmontage-Glasfaser-Patchpanel mit 24 Anschlüssen und Spleißfachist für den Abschluss und die Wartung von Kabeln mit hoher -Dichte konzipiert19-Zoll-Racksystem. DerGleitschienenbaugruppeBietet vollständigen Zugriff auf die internen Fasern zum Spleißen und Neuanordnen, ohne dass die gesamte Platte aus dem Rack entfernt werden muss.
Der24-Port-Rack-Montage-Glasfaser-Patchpanelbesteht aushoch{0}fester kalt-gewalzter Stahl, unter Verwendung eines integrierten-Umformprozesses für maximale Festigkeit und Haltbarkeit bei ausgezeichneter Steifigkeit und Verformungsbeständigkeit. Die Außenseite des Panels verfügt über eineEinbrennpulver-Beschichtung, das maximale Beständigkeit gegen Verschleiß, Feuchtigkeit, Korrosion und Oxidation bietet und Ihnen eine lange Lebensdauer auch in äußerst anspruchsvollen Installationsumgebungen ermöglicht.
Die interne Faserführung der Schublade nutzt ein organisiertes und wissenschaftliches Einschubsystem, das die Signalverschlechterung minimiert und die Übertragungsstabilität verbessert.

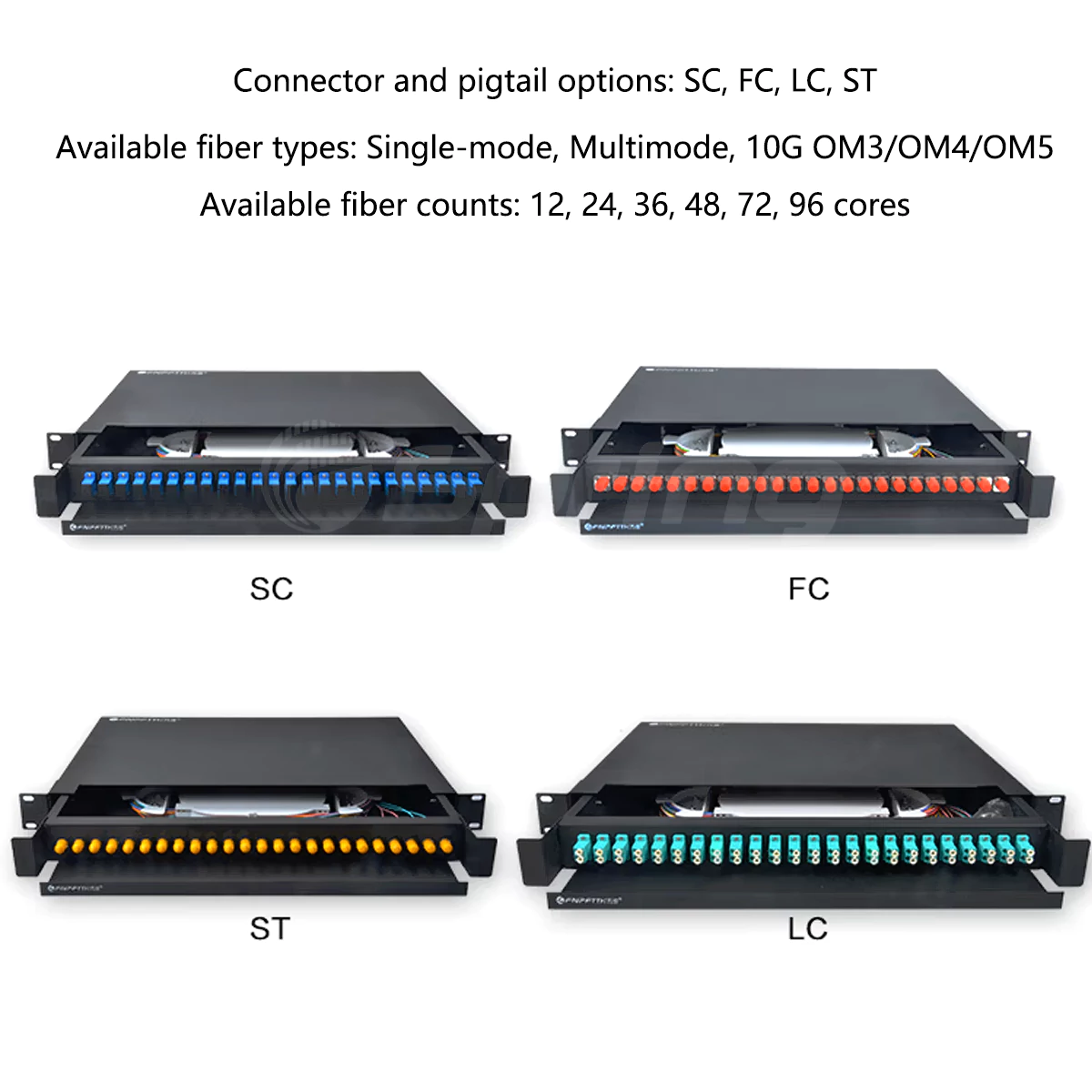

Sie können beide kündigenSchleifeUndeinzelne FasernDieses Gerät ist für eine Vielzahl von Anwendungen geeignetGlasfaser-Patchpanel-Anwendungen. Dieses Gerät ermöglicht Ihnen auch die Installation Ihrer WahlLC-, SC-, FC- oder ST-Anschlüsse, sowieLC-Schwanzenden; Daher kann es als schlüsselfertiges Glasfaser-Patchpanel dienen, das sofort nach Ankunft an Ihrem Standort einsatzbereit ist.
Dieses zylindrische Glasfaser-Patchpanel zur Rackmontage wird in vier Größen angeboten:12-Kern (12C), 24-Kern (24C), 36-Kern (36C) und 48-Kern (48C)mit Anpassungsoptionen:Logo, Farbe, Vor-Konfektionierung und komplett montiert.
Hauptmerkmale des Glasfaser-Patchpanels mit 24 Anschlüssen
Standardisierte 19-Zoll-Rack-Montage
Passt für alle19"-Racks oder Server-Racks
Platz-effizient1UDesign
Funktioniert mit allenODF-Anwendungen
Hoch-kaltgewalzter-Stahl
Einteiliges-Design
Hohe Steifigkeit und Anti-verformung
Lange Lebensdauer
Pulver-beschichtetes-Korrosionsschutzfinish
Wasserdicht, verschleißfest und rostfrei
Langlebig und umweltfreundlich
Schiebeschublade mit leisen Schienen
Leichtgängiger Ausziehmechanismus
Leise Führungsschienen mit enger -Toleranz
Minimales Wackeln oder Fehlausrichtung
Organisierte Glasfaserführung – geringe Dämpfung
Reduzierter Signalverlust
Stabile optische Übertragung
Flexible Kabeleinführung und -erweiterung
VierKabeleinführungsöffnungen
Unterstützt die Kabelführung vorne/hinten
Einfache zukünftige Erweiterung
Verbesserte Haltbarkeit des Steckverbinders
Lebensdauer des Steckverbinders >1000 Zyklen
Optimiertes internes Routing zum Schutz
Mehrere Kapazitätsoptionen
24C, 36C, 48C, 96C, 144C
UnterstütztPigtails oder AdapterOEM/ODM anpassbar
Anwendungen des Glasfaser-Patchpanels mit 24 Anschlüssen
Telefonteilnehmerschleifen
FTTH-Verteilungsnetze
LAN/WAN-Backbone
CATV- und Breitbandnetze
Rechenzentrumsmanagement
Terminierung/Spleißen und Verteilung
In-Gebäudefasermanagement
Ein LC-Patchpanel ist ideal für Anwendungen mit hoher -Dichte mit minimalem Verbindungsverlust und einfachem Wartungszugang.
FAQvon1U 24-Port-LC-Rack-Montage-Glasfaser-Patchpanel
F: Was ist die maximale Glasfaserkapazität eines 1U 48C verschiebbaren Patchpanels?
A: Ein 1U 19-Zoll verschiebbares Glasfaser-Patchpanel, ausgestattet mitzwei 24-adrige Spleißkassettenunterbringen kannbis zu 48 Fusions--gespleißte Fasern. Dieses Layout bietet eine kompakte und dennoch effiziente Lösung für den Glasfaserabschluss mit hoher -Dichte.
F: Ist es möglich, verschiedene Adaptertypen auf diesem Patchpanel zu installieren?
A: Absolut. Das Gehäuse ist zur Unterstützung konzipiertmehrere Adapterformate, einschließlichLC, SC, FC und ST. Diese Anpassungsfähigkeit ermöglicht es Benutzern, das Panel entsprechend den Steckertypen zu konfigurieren, die für ihr Netzwerkdesign erforderlich sind.
F: Wie montiere ich das verschiebbare 1U 19--Rack-Patchpanel richtig?
A: Das Gerät folgt demStandard-19-Zoll-Rack-Spezifikationund ist ausgestattet mitzwei Gleitschienen aus Edelstahl-. Richten Sie bei der Installation einfach die Schienen an den Montagelöchern des Racks aus, befestigen Sie die Platte mit den entsprechenden Schrauben und fahren Sie mit der für Ihren Einsatz geplanten Integration der Glasfaserkabel, Adapterplatten und Pigtails fort.
F: Ist das Metallgehäuse des Patchpanels robust genug für den Langzeitgebrauch?
A: Ja. Das Patchpanel besteht aushochwertiger-Stahlmit einemlanglebige, pulverbeschichtete Oberflächeund bietet hervorragenden Schutz gegen Abrieb, Rost und Stöße. Dies gewährleistet eine zuverlässige Leistung auch in anspruchsvollen Betriebsumgebungen.
F: Kann das Glasfaser-Patchpanel mit dem Logo meines Unternehmens individuell gestaltet werden?
A: Ja. Sie können eine Anfrage stellenindividueller Logodruckauf dem Panel. Mit dieser Option passt sich das Produkt Ihrem Branding an und sorgt für ein einheitliches, professionelles Erscheinungsbild Ihrer gesamten Netzwerkausrüstung.
F: Ist es möglich, dieses Patchpanel mit vorkonfektionierten Glasfaserbaugruppen zu bestellen?
A: Ja. Vollständig vorgefertigte Konfigurationen sind auf Anfrage erhältlich. Bitte kontaktieren Sie uns direkt für maßgeschneiderte Lösungen und detaillierte Anpassungsmöglichkeiten.
Beliebte label: 1U-Rackmontage-Glasfaser-Patchpanel mit 24 Anschlüssen, Glasfaser-Patchpanel mit 24 Anschlüssen, LC-Glasfaser-Patchpanel, Hersteller von Glasfaser-Patchpanels
Technische Spezifikationen
| Artikel | Beschreibung |
|---|---|
| Produktname | Schiebe-Patchpanel für die Rackmontage mit 24 Ports und 1 HE |
| Konstruktion | Kalt-gewalzter Stahl (Anti-Rost) |
| Größe (mm) | 482,6 × 358 × 44,45 mm (groß) 482,6 × 293 × 44,45 mm (kompakt) |
| Faserkapazität | 12, 24, 36 oder 48 Fasern |
| Adapterkompatibilität | LC, SC, FC, ST |
| Pigtail-Kompatibilität | LC, SC, FC, ST |
