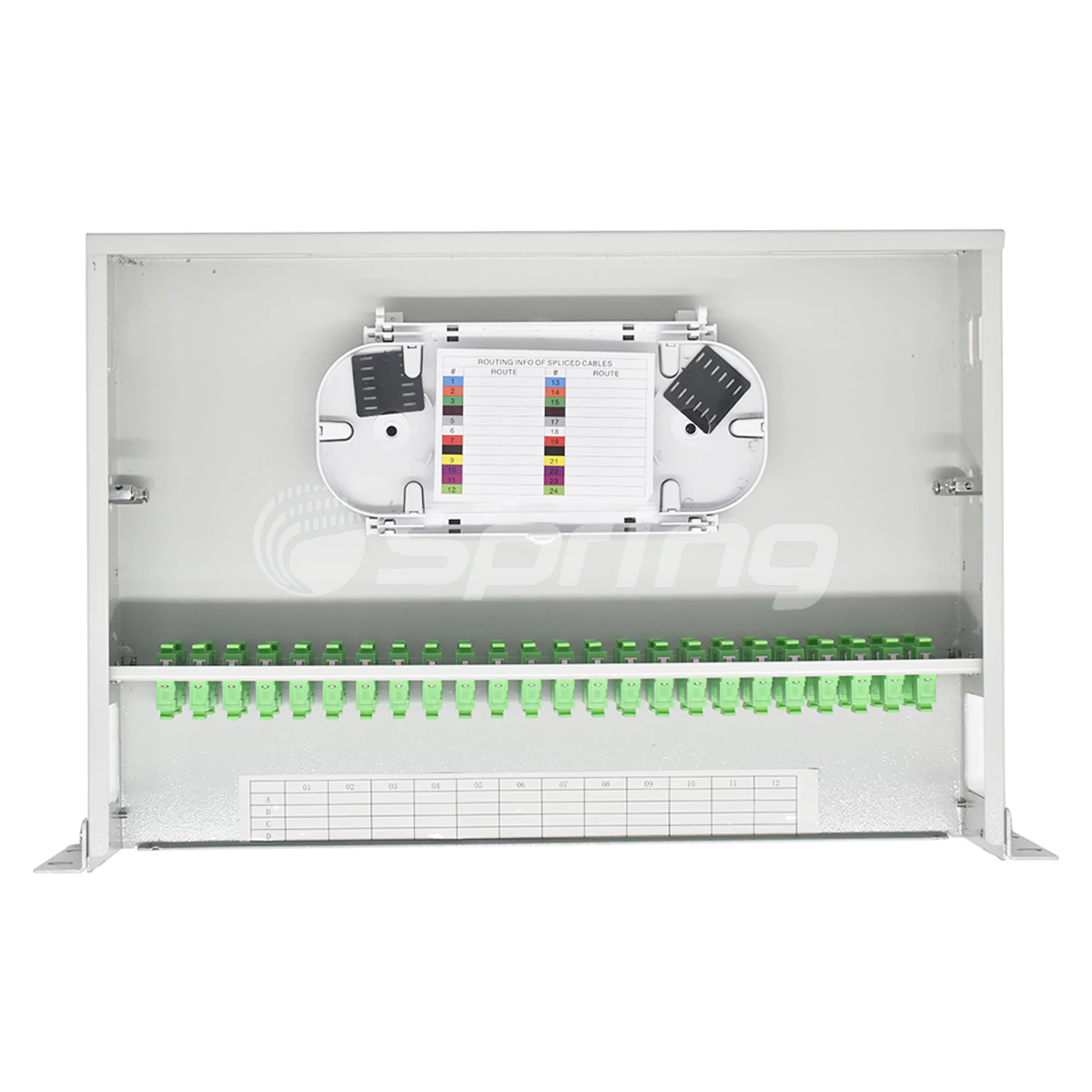

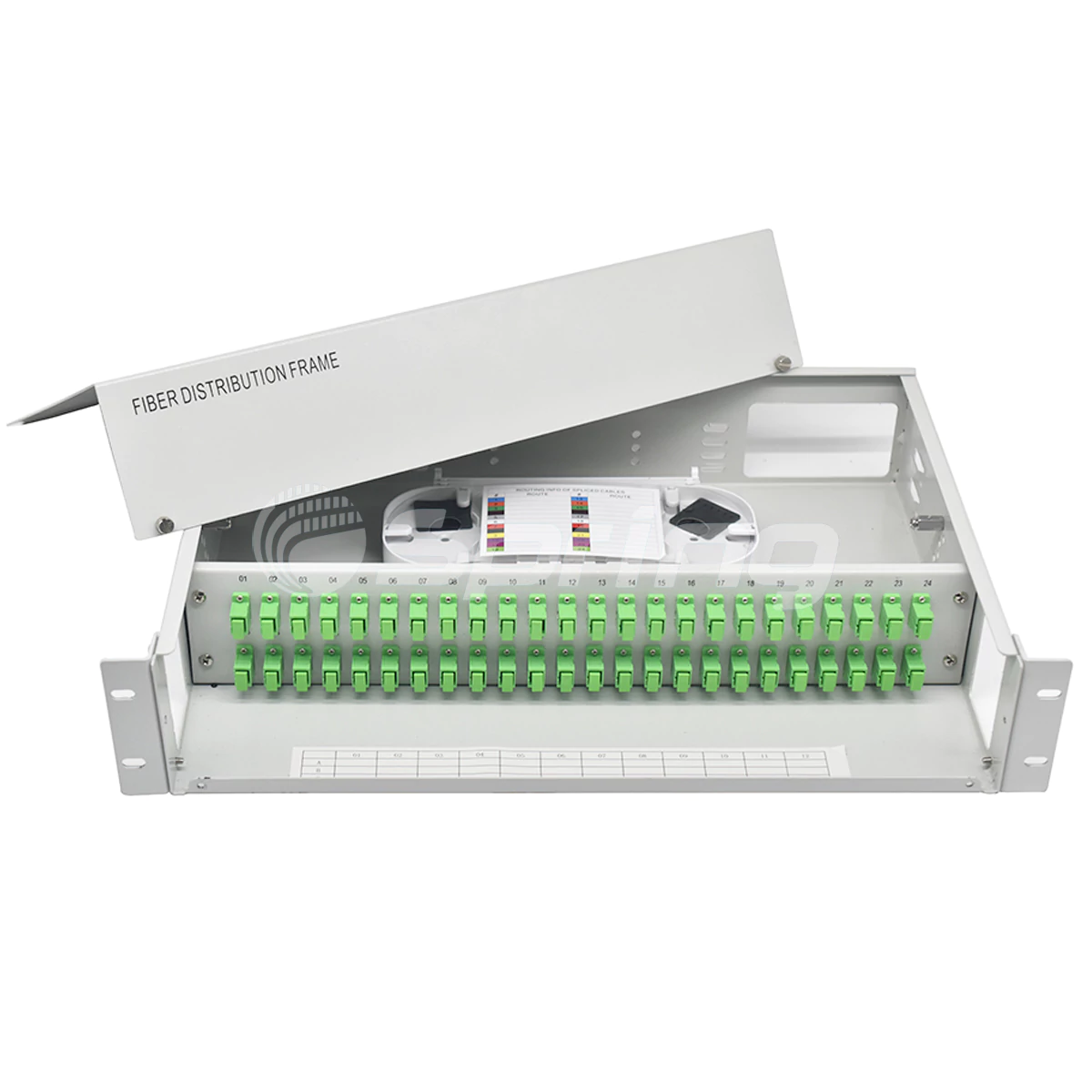

1. Produktübersicht - Glasfaser-Patchpanel für die Rackmontage
DerSpring Optical Rack Mount Glasfaser-Patchpanelist eine hochleistungsfähige modulare optische Verteilungslösung fürFaserabschluss, Spleißen und Patchenin modernen Telekommunikationsnetzen.
Verfügbar in1U-, 2U-, 3U- und 4U-Konfigurationen, unterstützt das Panel Glasfaserkapazitäten von12 bis 144 Kerneund bietet eine flexible, platzsparende-Plattform für strukturiertes Glasfasermanagement.
Konstruiert auskalt-gewalzter Stahl oder AluminiumlegierungmitElektrostatische PulverbeschichtungDieses Rack-Montage-Glasfaser-Patchpanel sorgt für überlegene LeistungHaltbarkeit, Korrosionsbeständigkeitund langfristige Zuverlässigkeit in anspruchsvollen Umgebungen.
Es ist ideal fürFTTH-Netzwerke, Rechenzentren, Zentralbüros und LAN-Systeme, bietet strukturiertes Kabelmanagement, das alle Anforderungen erfülltInternationale IEC- und Telcordia-Standards.
2. Wichtige Designmerkmale des Rackmount-Glasfaser-Patchpanels
Modulares 19-Zoll-Rackmontage-Design– Konform mitETSI- und EIA-Standardszur universellen Rack-Integration.
Verschiebbares oder aufklappbares Tablettsystem– Bietet bequemen Zugang für Spleißen, Inspektion und Wartung, ohne aktive Verbindungen zu unterbrechen.
Integriertes Fasermanagementsystem– Hält optimalBiegeradiusund organisierte Glasfaserführung zum Schutz der optischen Leistung.
Universelle Adapterplatte– Kompatibel mitSC-, LC-, FC- und ST-Adapter, sowohl Simplex- als auch Duplex-Konfigurationen.
Vor-Vorzeitig beendete Optionen verfügbar– Werkseitig-installierte Pigtails und Adapter vereinfachen den Einsatz vor Ort.
Ergonomischer Verriegelungsmechanismus– Das vordere Druck-{0}}Knopf- oder Schraubverschluss--System sorgt für einen sicheren Betrieb.
Kompakt und leicht– Optimiert fürRack-Umgebungen mit hoher -Dichte.
Flexibilität im Innen- und Außenbereich– OptionalIP--zertifizierte GehäuseVerfügbar für raue oder Außenanwendungen.
3. Anwendungen von Rack-Montage-Glasfaser-Patchpanels
Das Spring Optical Rackmount-Glasfaser-Patchpanel ist ideal für mehrere Einsatzszenarien, darunter:
Zentrale undTelekommunikationsnetze
Optische FTTH/FTTx-Verteilerschränke
Rechenzentren und Serverräumedie eine Glasfaserverbindung mit hoher -Dichte erfordern
CATV- und Breitbandzugangsnetze
Optische Cross--Verbindungen und aktive Geräteabschlüsse
Diese Panels sind zuverlässig, strukturiert und leicht zu wartenGlasfaser-Infrastruktursowohl für Unternehmens- als auch Carrier-{0}Netzwerke.
4. Technische Daten - Glasfaser-Patchpanel für Rackmontage
| Parameter | Einheit | 1U | 2U | 3U | 4U |
|---|---|---|---|---|---|
| Faserkapazität | Kern | Kleiner oder gleich 24 | Kleiner oder gleich 48 | Kleiner oder gleich 96 | Kleiner oder gleich 144 |
| Anzahl der Spleißkassetten | STK | 1 | 2 | 4 | 6 |
| Adaptertyp | SC, LC, FC, ST | SC, LC, FC, ST | SC, LC, FC, ST | SC, LC, FC, ST | |
| Höhe | 1U | 2U | 3U | 4U | |
| Breite | mm | 482 | 482 | 482 | 482 |
| Tiefe | mm | 305 | 305 | 305 | 305 |
| Material | Kalt-gewalzter Stahl/Aluminium | ||||
| Oberflächenbeschaffenheit | Elektrostatische Pulverbeschichtung | ||||
| Montageart | 19-Zoll-Rackmontage | ||||
| Betriebstemperatur | Grad | −40 ~ +70 | |||
| Relative Luftfeuchtigkeit | % | Kleiner oder gleich 95 (nicht-kondensierend) |
5. Optische Leistung und Zuverlässigkeit
| Parameter | Typischer Wert | Standardreferenz |
|---|---|---|
| Einfügedämpfung | Kleiner oder gleich 0,3 dB (SC/APC) | GR-326 / IEC 61300 |
| Rückflussverlust | Größer oder gleich 60 dB (APC) | GR-326 |
| Kabelhalterung | Größer oder gleich 100 N | Telcordia GR-20 |
| Schutzklasse | IP20 (Standard) / Optional IP65 | IEC 60529 |
| Haltbarkeit | 500 Paarungszyklen | IEC 61753-1 |
Jedes Rackmount-Glasfaser-Patchpanel istWerksgeprüftum eine gleichbleibende optische Leistung zu gewährleistenTelcordia GR-326UndIEC 61753Standards für mechanische und Umweltzuverlässigkeit.
6. Merkmale und Vorteile - Spring Optical Rackmount-Glasfaser-Patchpanel
Hohe optische Stabilität:Geringe Einfügungsdämpfung und stabile Rückflussdämpfung bei Temperatur- und mechanischen Schwankungen.
Benutzerfreundliche-Bedienung:Die verschiebbare Ablage ermöglicht ein bequemes Spleißen und Verlegen der Fasern und verbessert so die Effizienz der Feldwartung.
Flexible Konfiguration:Unterstützt SC-, LC-, FC-, ST-Adapter, vorkonfektionierte Pigtails oder MPO-Module.
Verbesserter Kabelschutz:Glasfaserführung sorgt dafürBiegeradius größer oder gleich 30 mm, Wahrung der Faserintegrität.
Anpassbare Optionen:Optionale Beschriftung, Siebdruck-Branding und Farbvariationen.
Einhaltung globaler Standards:Zertifiziert nachIEC 61753, GR-326, GR-20, RoHS und REACH.
7. Bestellinformationen
| Montageart | Faserkapazität | Adaptertyp |
|---|---|---|
| Rackmontage | 12–24 Kerne | SC / LC / FC / ST |
| Rackmontage | 36–48 Kerne | SC / LC / FC / ST |
| Rackmontage | 72–96 Kerne | SC / LC / FC / ST |
| Rackmontage | 120–144 Kerne | SC / LC / FC / ST |
Beispiel:
Glasfaser-Patchpanel für Rackmontage – 48 Kerne – SC-Adaptertyp
8. Verpackung und Zubehör
| Produktbeschreibung | Äußere Kartongröße (cm) | Menge/Karton | Bruttogewicht (kg) |
|---|---|---|---|
| 1U 12-Core-Panel | 48 × 43 × 36 | 5 | 18.5 |
| 1U 24-Core-Panel | 48 × 43 × 36 | 5 | 18.9 |
| 2U 48-Core-Panel | 50 × 34 × 55 | 4 | 19.4 |
Standardzubehör:
Im Lieferumfang sind Spleißkassetten, Schrumpfschläuche-, Faserklemmen, Schrauben und eine Installationsanleitung enthalten.
9. Compliance und globale Standards
IEC 61753 / IEC 61300- Leistung und Zuverlässigkeit optischer Verbindungen
Telcordia GR-326 / GR-20- Standards für Steckverbinder und Kabelkonfektionierung
TIA/EIA-568 / ISO/IEC 11801- Konformität mit strukturierter Verkabelung
RoHS / REACH- Umwelt- und Materialsicherheit
