Spring Optical Communication ist eines der größten und besten MPO-Kassetten-Patchpanels für Hersteller und Lieferanten vorkonfektionierter modularer Glasfasersysteme mit umfassender Erfahrung. Willkommen beim Kauf unserer hochwertigen Produkte oder im Großhandel mit unserem maßgeschneiderten MPO-Kassetten-Patchpanel für vorkonfektionierte modulare Glasfasersysteme, das in unserem Werk auf Lager ist. Bei Bedarf ist auch eine kostenlose Probe erhältlich.
Hersteller von MPO-Kassetten-Patchpanels mit hoher-Dichte für modulare Glasfasernetzwerke
DerMPO-Kassetten-PatchpanelausFrühling optischist eine modulare Glasfaser-Managementplattform mit hoher -Dichte, die für moderne Rechenzentren, Telekommunikationsräume, Unternehmens-Backbone-Netzwerke und Hyperscale-Cloud-Infrastruktur entwickelt wurde. Entworfen mit einem19-Zoll-Rackmontagestruktur, dieser ProfiMPO-Kassetten-Patchpanelunterstützt:
MPO/MTP zu LC-Kassettenmodulen
MPO/MTP zu MDC-Kassettenmodulen
Glasfaserspleißkassetten
Adapterplatten
Optische TAP-Module
Das ist flexibelMPO-Kassetten-Patchpanelvereinfacht die Verkabelung mit hoher -Dichte und verbessert gleichzeitig die Installationsgeschwindigkeit, die Kabelorganisation und die langfristige Netzwerkskalierbarkeit.
Was ist ein MPO-Kassetten-Patchpanel?
EinMPO-Kassetten-Patchpanelist ein modulares Glasfasergehäuse, das MPO/MTP-Backbone-Kabel mit hoher Dichte in Ports mit Frontzugang wie LC, SC oder MDC umwandelt und so ein einfacheres Kabelmanagement und eine schnellere Bereitstellung in optischen Hochgeschwindigkeitsnetzwerken ermöglicht.
Warum sollten Sie sich für das MPO-Kassetten-Patchpanel von Spring Optical entscheiden?
Fasermanagement mit hoher-Dichte
DasMPO-Kassetten-Patchpanelunterstützt:
Bis zu144 LC-Fasern in 1U
Bis zu192 MDC-Fasern in 1U
Damit ist es ideal für Racks mit begrenztem Platz-.
Flexibler modularer Aufbau
Zu den austauschbaren Modulen gehören:
MPO-LC-Kassette
MPO-SC-Kassette
MPO-MDC-Kassette
Optische TAP-Kassette
Adapterplatte
Faserspleißkassette
Dies ermöglicht dasselbeMPO-Kassetten-Patchpanelum mehrere Bereitstellungsmethoden zu unterstützen.
Einfacher Zugang über die Gleitschiene
Das Schienendesign im Schubladen--Stil bietet:
Frontzugang zum Patchen
Zugang von hinten zur Kabelführung
Schnellere Wartung
Einfacherer Modulaustausch
Werkseitig vor-beendete Installation
Vor-vorgefertigte Module reduzieren:
Installationszeit
Arbeitskosten
Fehler bei der Feldbeendigung
Ausfallzeit während Upgrades
Technische Daten des MPO-Kassetten-Patchpanels
| Parameter | Spezifikation |
|---|---|
| Modell | 4MD |
| Installation | 19-Zoll-Rackmontage |
| Höhe | 1U |
| Material | SPCC kaltgewalzter Stahl |
| Abmessungen | 483 × 260 × 44 mm |
| Betriebstemperatur | -40 Grad bis +60 Grad |
| Lagertemperatur | -40 Grad bis +60 Grad |
| Relative Luftfeuchtigkeit | Weniger als oder gleich 85 % |
| Faserkapazität | 144F LC / 192F MDC |
Das robuste Gehäuse sorgt für langfristige Stabilität in anspruchsvollen Telekommunikations- und Rechenzentrumsumgebungen.
MPO-Kassetten-Patchpanel-Moduloptionen

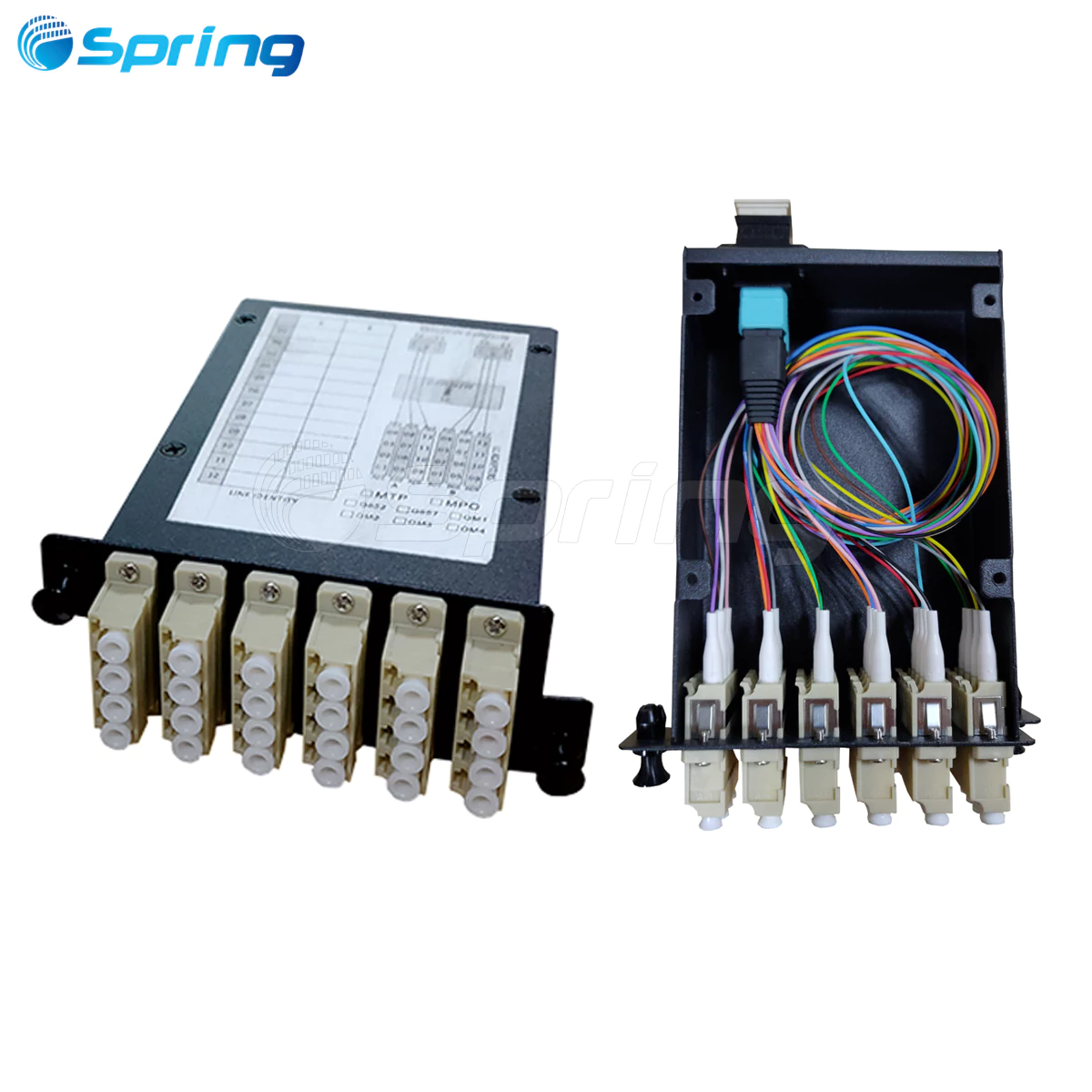

MPO zu LC/SC-Kassette
Verfügbare Faserzahlen:
12 Fasern
24 Fasern
36 Fasern
Frontanschlüsse:
LC-Duplex
SC-Duplex
Anschlüsse auf der Rückseite:
MPO/MTP männlich
MPO-zu-MDC-Kassette
Verfügbare Faseranzahl:
48 Fasern
Frontstecker:
MDC
Hinterer Anschluss:
MPO/MTP männlich
Faserspleißfach
Unterstützt:
Bis zu 96 Kerne in 1U
48 Kerne pro Tablett
Stapelbares Design mit zwei-Schichten
Einfaches Spleißen vor Ort
Adapterplatten
Optionale Adaptertypen:
LC
SC
MPO/MTP
RJ45
MDC
Optische Leistung
MPO-LC / MPO-SC-Kassette
| Parameter | Wert |
|---|---|
| Vorderer Einfügungsverlust SM | Kleiner oder gleich 0,3 dB |
| Einfügungsdämpfung vorne MM | Kleiner oder gleich 0,2 dB |
| Vorderer Rückflussverlust UPC | Größer oder gleich 50 dB |
| Front Return Loss APC | Größer oder gleich 60 dB |
| Einfügedämpfung hinten | Kleiner oder gleich 0,35 dB |
| Rückflussdämpfung hinten | Größer oder gleich 50–60 dB |
MPO-MDC-Kassette
| Parameter | Wert |
|---|---|
| Vorderer Einfügungsverlust SM | Kleiner oder gleich 0,3 dB |
| Einfügungsdämpfung vorne MM | Kleiner oder gleich 0,2 dB |
| Vorderer Rückflussverlust UPC | Größer oder gleich 50 dB |
| Front Return Loss APC | Größer oder gleich 60 dB |
| Einfügedämpfung hinten | Kleiner oder gleich 0,35 dB |
| Rückflussdämpfung hinten | Größer oder gleich 50–60 dB |
Optisches TAP-Überwachungsmodul
DerMPO-Kassetten-Patchpanelkann eine passive optische Überwachung integrieren.
MPO TAP-Kassette
| Parameter | Wert |
|---|---|
| Vordere Anschlüsse | 2 LIVE + 1 TAP / 2 LIVE + 2 TAP |
| Split-Verhältnis | 50/50 |
| Einfügedämpfung | Kleiner oder gleich 0,35 dB |
| Live-Verlust | 2,8 / 4,4 dB |
| TAP-Verlust | 6,6 / 4,4 dB |
Anwendungen des MPO-Kassetten-Patchpanels
DerMPO-Kassetten-Patchpanelwird häufig verwendet in:
Backbone-Verkabelung für Rechenzentren
Hyperscale-Cloud-Netzwerke
Unternehmens-LAN-Systeme
Telekommunikationszentralen
5G-Fronthaul-Infrastruktur
Passive Überwachungssysteme
Kreuzverbindungen mit hoher-Dichte-
400G/800G-Migrationsprojekte
Beispiel für eine reale Bereitstellung
Ein Cloud-Dienstanbieter, der von 100G auf 400G aufrüstete, nutzte dasSpring Optical MPO Kassetten-Patchpanelum die Racknutzung zu reduzieren30%, bei gleichzeitiger Verbesserung des Kabelmanagements und Verkürzung der Bereitstellungszeit40%.
Dies zeigt, wie ein modularesMPO-Kassetten-Patchpanelkann sowohl die Leistung als auch die Betriebseffizienz verbessern.
Häufig gestellte Fragen (FAQ)
F: Wofür wird ein MPO-Kassetten-Patchpanel verwendet?
A: Ein MPO-Kassetten-Patchpanel wird verwendet, um MPO-Backbone-Kabel in LC-, SC- oder MDC-Verbindungen umzuwandeln, um eine einfachere strukturierte Verkabelungsverwaltung zu ermöglichen.
F: Wie viele Fasern kann das MPO-Kassetten-Patchpanel unterstützen?
A: Dieses Panel unterstützt:
144 LC-Fasern in 1U
192 MDC-Fasern in 1U
je nach Konfiguration.
F: Ist dieses MPO-Kassetten-Patchpanel für 400G-Netzwerke geeignet?
A: Ja. Es ist konzipiert für:
40G
100G
200G
400G
zukünftige 800G-Netze
F: Kann das Panel das Spleißen von Fasern unterstützen?
A: Ja. Es unterstützt:
Vor-konfektionierte Kassetten
Glasfaserspleißkassetten
Adapterplatten
für Plug{0}}and- und Feldspleißen.
F: Unterstützt das MPO-Kassetten-Patchpanel MDC-Anschlüsse?
A: Ja. Optionale MPO-zu-MDC-Kassetten ermöglichen eine 400G- und 800G-Migration mit hoher-Dichte.
F: Warum sollten Sie sich für Spring Optical als Hersteller entscheiden?
A: Spring Optical bietet:
OEM-/ODM-Anpassung
Strenge Kontrolle der Einfügungsdämpfung
Schnelle Produktionsvorlaufzeiten
Globale Exporterfahrung
Qualitätssicherung auf Telekommunikationsniveau-
Bestellinformationen
Patchpanel
4MD-EM-SP-B-9004-1U
|
4MD - EM - SP - B - 9004 - 1U 1 2 3 4 5 6 |
|
|
1-Modell |
4MD |
|
2-Konfiguration |
EM:Leer |
|
3-Material |
SP: Kaltgewalzte Stahlplatte |
|
4-Spray |
B: Feines Sandkorn |
|
5-SprayFarbe |
9004:RAL9004 |
|
6-Kabinett Höhe |
1U |
Beispiel einer Kassette
X3-AP-SP-Schwarz-2×12-MPO/PC-LC/UPC-OM4
|
X3- AP - SP - Schwarz - 2×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1-Modell |
X3 |
|
2-Konfiguration |
EM:Leer; AD:Adapter im Lieferumfang enthalten; AP: Voll ausgestattet |
|
3-Material |
SP: Kaltgewalzte Stahlplatte |
|
4-Farbe |
Schwarz |
|
5-Kassetten Patch Kabel |
1×12; 1×24; 2x12; 3×12; 4×12 |
|
6-hinten Adapter |
MPO/PC;MPO/APC;MTP/PC;MTP/APC |
|
7-Vorne Adapter |
LC/PC;LC/APC;SC/PC;SC/APC;MPO/MTP;RJ45;MDC |
|
8-Faser Modus |
G657A1;G657A2;OM3;OM4;OM5 |
Warum bei Spring Optical kaufen?
Als ProfiHersteller von MPO-Kassetten-Patchpanels, Frühling optischAngebote:
✅ Benutzerdefinierte Konfigurationen
✅ OEM-Branding
✅ Verlustarme-Komponenten
✅ Strenge Qualitätskontrolle
✅ Schnelle Lieferung
✅ Weltweiter technischer Support
Das machtFrühling optischein zuverlässiger Partner für Glasfaser-Infrastrukturprojekte weltweit.
Abschließende Zusammenfassung
DerMPO-Kassetten-PatchpanelausFrühling optischvereint:
Hohe Dichte
Modulare Flexibilität
Extrem-geringer Verlust
Einfache Wartung
Zukünftige Skalierbarkeit
Ob für Neuinstallation oder Netzwerkerweiterung, diesMPO-Kassetten-Patchpanelbietet eine zuverlässige und skalierbare Glasfasermanagementlösung für optische Netzwerke der nächsten{0}}Generation.
