LC/UPC-SC/UPC-Glasfaser-Patchkabel für den optischen Modus

Patchkabel für Glasfasermodus-Zustand

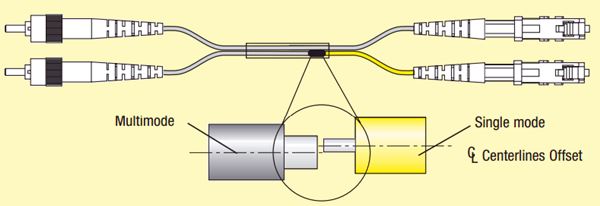

Ein Mode-Conditioning-Patchkabel ist ein Duplex-Multimode-Kabel, das am Anfang der Übertragungslänge über eine kurze Singlemode-Faser verfügt. Das Grundprinzip des Kabels besteht darin, dass Sie Ihren Laser in den kleinen Abschnitt der Single-{2}Mode-Faser einführen und dann das andere Ende der Single-{3}}-Mode-Faser mit dem Multimode-Abschnitt des Kabels verbinden, wobei der Kern von der Mitte der Multimode-Faser versetzt ist (siehe Abbildung unten).

Moduskonditionierungs-Patchkabel werden normalerweise paarweise verwendet. Das bedeutet, dass Sie an jedem Ende ein Mode-Conditioning-Patchkabel benötigen, um die Geräte mit der Kabelanlage zu verbinden. Daher werden diese Patchkabel normalerweise in Stückzahlen bestellt. Sie sehen vielleicht, dass jemand nur ein Patchkabel bestellt, dann liegt das meist daran, dass er es als Ersatz hat.
Wenn Ihr 1000BASE-LX-Transceivermodul mit SC- oder LC-Anschlüssen ausgestattet ist, schließen Sie bitte unbedingt den gelben Zweig (Single--Modus) des Kabels an die Sendeseite und den orangefarbenen Zweig (Multimode) an die Empfangsseite des Geräts an. Der Austausch von Senden und Empfangen kann nur auf der Seite der Kabelanlage erfolgen. Siehe Diagramm unten.

Mode-Conditioning-Patchkabel können nur Singlemode in Multimode umwandeln. Wenn Sie Multimode in den Single---Modus konvertieren möchten, ist ein Medienkonverter erforderlich.
Darüber hinaus werden Moduskonditionierungs-Patchkabel im optischen Wellenlängenfenster von 1300 nm oder 1310 nm verwendet und sollten nicht für 850 nm kurze Wellenlängenfenster wie 1000Base-SX verwendet werden.
Bestellinformationen:

Spring Optical Communication ist einer der größten und besten Hersteller und Lieferanten von LC/UPC-SC/UPC-Glasfaser-Patchkabeln mit umfassender Erfahrung. Willkommen beim Kauf unserer hochwertigen Produkte oder im Großhandel mit unseren maßgeschneiderten LC/UPC-SC/UPC-Glasfaser-Patchkabeln im optischen Modus, die in unserer Fabrik auf Lager sind. Bei Bedarf ist auch eine kostenlose Probe erhältlich.
