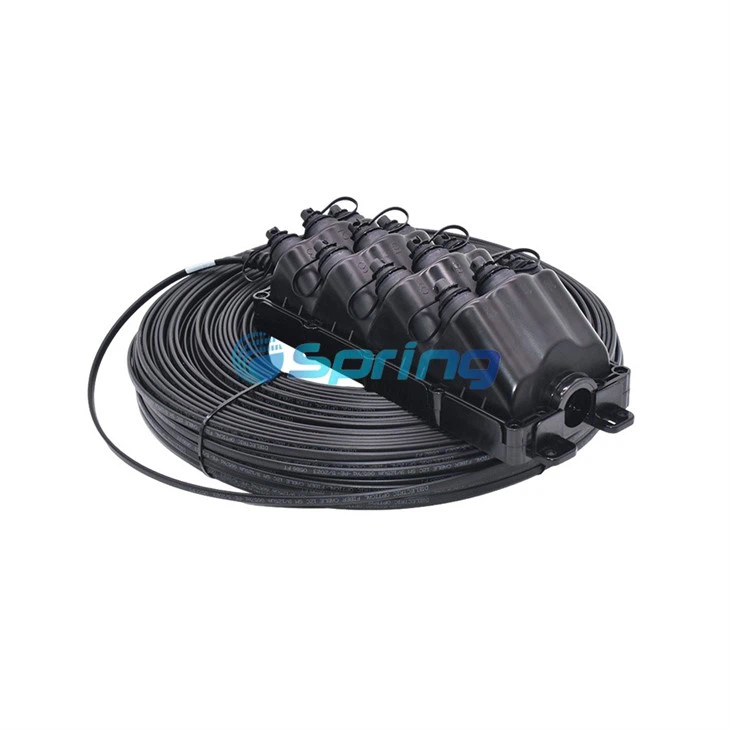

IP68-SuperTap-Glasfaser-Terminals für den Außenbereich für FTTx-Anwendungen

Das Multi Service Terminal verfügt über gehärtete Adapter. Die MSTs ermöglichen einen schnellen Tower- und FTTH-Einsatz und sind vollständig IP68-zertifiziert, um den Anforderungen des Einsatzes im Freien in allen Umgebungen standzuhalten. Jedes MST wird mit einer einfach einsetzbaren Halterung geliefert, die eine Wandmontage oder eine Mastmontage ermöglicht.

Das MST besteht aus einem zweiteiligen Kunststoffgehäuse, das mit mehreren optischen Ports ausgestattet ist. Eine angeschlossene optische Kabelbaugruppe ist intern mit den optischen Ports verbunden. Der MST kann mit vier, sechs, acht oder zwölf Glasfaseranschlüssen bestellt werden. Die Vier- und Acht-Port-Versionen des MST können auch mit internen 1x4- und 1x8-Splittern bestellt werden, sodass ein einziger Glasfasereingang alle optischen Ports versorgen kann.

Das MST verwendet gehärtete Adapter für die optischen Ports. Ein gehärteter Adapter besteht aus einem Standard-SC-Adapter, der in einem Schutzgehäuse eingeschlossen ist. Das Gehäuse bietet einen abgedichteten Umgebungsschutz für den Adapter. Die Öffnung zu jedem optischen Port ist mit einer Staubkappe mit Gewinde verschlossen, die das Eindringen von Schmutz und Feuchtigkeit verhindert. Die optischen MST-Ports akzeptieren Teilnehmerkabel, die mit gehärteten SC/APC-Steckern abgeschlossen sind. Ein gehärteter Steckverbinder besteht aus einem Standard-SC-Steckverbinder, der in einem Schutzgehäuse eingeschlossen ist.

Merkmale:

• Jede Box kann vollständig zusammengebaut werden, um die Notwendigkeit des Öffnens und Öffnens des Feldes im Feld zu reduzieren.
• Gehärtete Steckverbinder sind werksseitig -konfektioniert und für den Einsatz in optischen Stichkabeln versiegelt.
• Plug{0}}and{1}}Adapteranschlüsse sorgen für eine schnelle Kabelinstallation im Außenanlagenzugangsabschnitt des Netzwerks.
• Multi-Port-Service-Terminals verfügen über eine gehärtete Anschlusstechnologie, die darauf ausgelegt ist, der rauen Außenumgebung des Werks standzuhalten.
• Werkseitig konfektionierte, hochwertige und leistungsstarke Steckverbinder mit Schutzart IP68.
• Flexible Portauswahl: 2, 4, 6, 8 Terminals stehen zur Verfügung.
• Art der Montagehalterung, die eine große Auswahl an Montagemöglichkeiten ermöglicht.

Spezifikationen:

Kabelspezifikationen:

Größe:

MST-Anwendungen:

In einem typischen FTTP-Netzwerk wird das MST zwischen dem Fiber Distribution Hub (FDH) und den Teilnehmern installiert, wie in Abbildung dargestellt. Netzwerkzuleitungskabel transportieren die optischen Signale von der Signalquelle zum FDH. Am FDH werden optische Splitter zur Aufteilung der optischen Signale zur Verteilung an die Teilnehmer eingesetzt. Verteilerkabel transportieren die optischen Signale zu den MSTs, die sich an Punkten befinden, die die Bereitstellung von Diensten für mehrere Teilnehmer ermöglichen. Drop-Kabel transportieren die optischen Signale von jedem MST zu den einzelnen Teilnehmern.

Der MST ist für Außenanwendungen konzipiert und kann in einem Handloch oder einem Sockel installiert werden; montiert an einem Strommast oder einem Überkopfkabel; oder auf einer ebenen Fläche befestigt werden. Im Lieferumfang jedes MST ist eine universelle Montagehalterung enthalten. Das MST erfüllt die in den genannten Spezifikationen angegebenen Umweltkriterien und widersteht direkter Einwirkung extremer Temperaturen und Feuchtigkeit, ist beständig gegen das Eindringen von Wasser bei Überschwemmungen oder starken Regenfällen und ist außerdem chemikalien- und korrosionsbeständig. Unter normalen Bedingungen sollte das MST-Gehäuse niemals zerlegt werden müssen.

Allgemeine Installationsinformationen:

Glasfaser- und Portkonfiguration

Je nach bestellter Option ist der MST mit zwei, vier, sechs, acht oder zwölf optischen Ports ausgestattet. Die Nummer jedes Ports ist in das MST-Gehäuse eingegossen. Die Fasern im Verteilerkabel sind farblich-codiert, um den optischen Ports zu entsprechen. Die Tabelle listet die Portnummer und die Farbe der zugehörigen Glasfaser für die verschiedenen Versionen des MST auf.

Montage der Multifaser-Terminals:

In den folgenden Abschnitten werden die MST-Montageoptionen beschrieben und die Installationsverfahren für das MST bereitgestellt.

Mast-Montage (Antenne) – Das MST kann an einem Strommast montiert werden, wie in der Abbildung gezeigt.

1.Mastmontage

Zubehör für die Mastmontage.

Installationsschritte für die Mastmontage.

2.Luftinstallation MST kann an einem hängenden Draht installiert werden

Zubehör für die Antenneninstallation

Installationsschritte

3. Wandmontage:

Zubehör für die Wandmontage

Installationsschritte
