Glasfaser-PLC-Splitter (0,9-mm-Stahlrohrtyp): Design, Herstellung und FTTH-Anwendungen

Jan 14, 2026

Eine Nachricht hinterlassen

Autor: CoCococo@springoptic.com

Einführung: Warum Glasfaser-PLC-Splitter in modernen FTTH-Netzwerken wichtig sind

Ein Glasfaser-PLC-Splitter ist eine zentrale passive Komponente in Fiber-to-{1}-Home- (FTTH-), FTTB- und PON-Zugangsnetzwerken. Es ermöglicht die gleichmäßige Verteilung eines einzelnen optischen Signals von der Zentrale (CO) an mehrere Teilnehmerendpunkte und sorgt gleichzeitig für Signalstabilität, geringe Einfügungsdämpfung und langfristige Zuverlässigkeit.

Unter den verschiedenen Verpackungsformaten ist die0,9-mm-Stahlrohr-Glasfaser-PLC-Splitter-oft als bezeichnetkompaktoderMikro-SPS-Splitter vom Typ --ist zur bevorzugten Wahl für platzbeschränkte Zugangsnetzwerke, Verteilungspunkte im Freien und hochdichte ODN-Architekturen (Optical Distribution Network) in Nordamerika und Europa geworden.


Was ist einGlasfaser-SPS-Splitter?

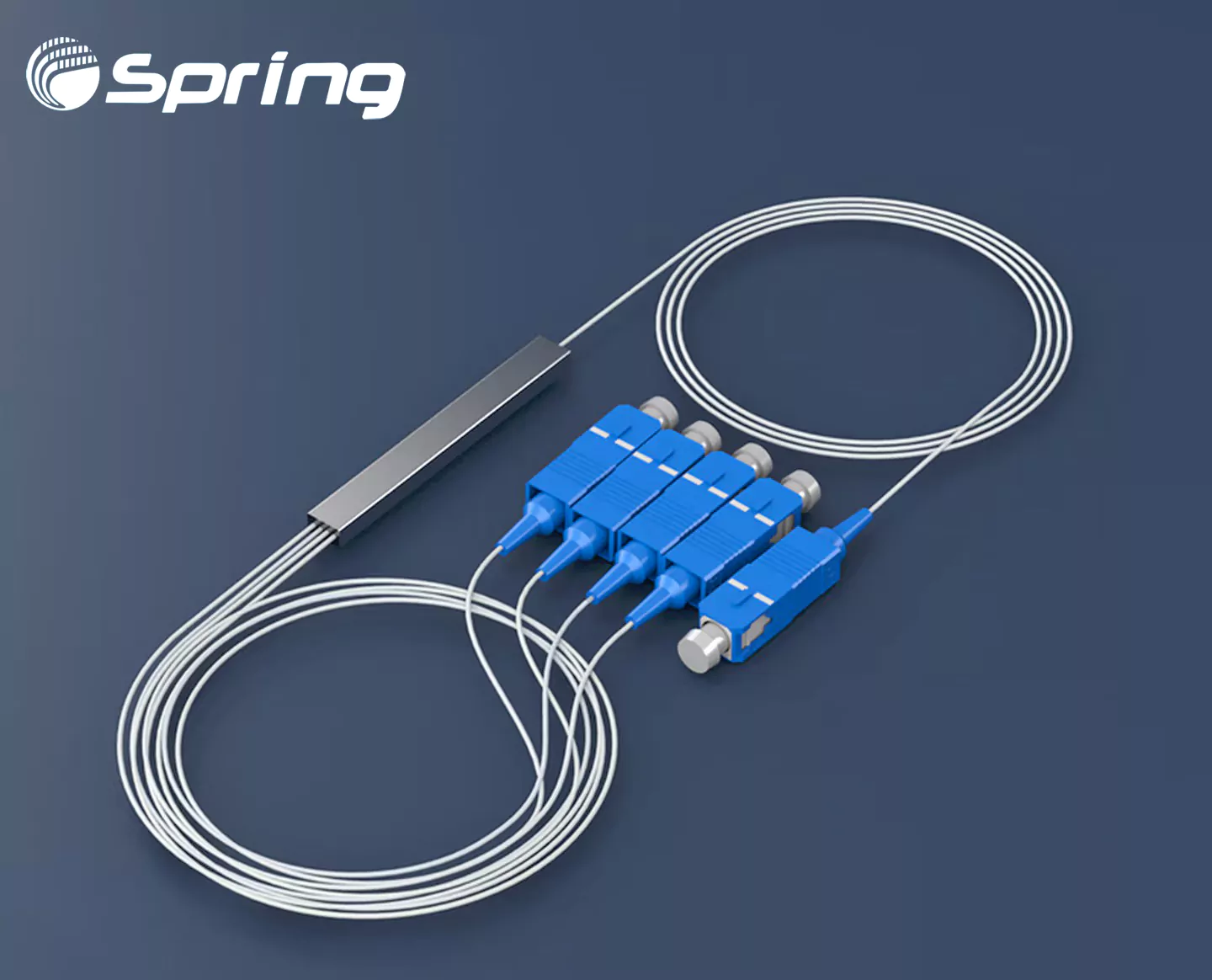

Optical Fiber PLC Splitter Manufacturer

A Planar Lightwave Circuit (PLC)-Splitterist ein optisches Energiemanagementgerät, das mithilfe der Quarzglas--basierten optischen Wellenleitertechnologie hergestellt wird. Im Gegensatz zu herkömmlichen FBT-Splittern (Fused Biconical Taper) bieten PLC-Splitter Folgendes:

Größerer Betriebswellenlängenbereich (1260–1650 nm)

Bessere Kanalgleichmäßigkeit

Höhere Zuverlässigkeit bei Temperaturschwankungen

Skalierbarkeit von niedrigen bis hohen Teilungsverhältnissen

Ein Glasfaser-PLC-Splitter verteilt optische Signale von einer oder zwei Eingangsfasern auf mehrere Ausgangsfasern (1×N oder 2×N) und ist somit eine wesentliche Komponente inPON-basierte FTTH-Zugangsnetzwerke.


Warum sollten Sie sich für einen Glasfaser-PLC-Splitter aus Stahlrohr (0,9 mm) entscheiden?

Im Vergleich zu Bare-Fiber-PLC-Splittern ist dieStahlrohr-Glasfaser-PLC-SplitterBietet verbesserten mechanischen Schutz und Umweltbeständigkeit.

Hauptvorteile von Stahlrohr-PLC-Splittern

Stärkerer Faserschutz als blanke Faserkonstruktionen

Das Edelstahlrohr verhindert ein Verbiegen, Quetschen und Vibrationsschäden der Fasern

Kompakter Formfaktor, ideal fürGlasfaserverteilerkästen, Spleißmuffen und Multiport Service Terminals (MSTs)

Unterstützt Fusionsspleißen oder Steckverbinderanschluss

Hervorragende Langzeitstabilität im Freien und in rauen Umgebungen

Aufgrund dieser Eigenschaften werden PLC-Splitter aus Stahlrohren für optische Fasern häufig eingesetztFTTH-Zugangsnetzwerke, ODN-Knoten und Verteilungspunkte der letzten Meile.


Optionen für Stahlrohrgrößen für Glasfaser-PLC-Splitter

SPS-Verteiler aus Stahlrohr sind in mehreren standardisierten Abmessungen erhältlich, um unterschiedlichen Installationsumgebungen gerecht zu werden:



·60× 7 × 4 mm

·60 × 12 × 4 mm

·80 × 20 × 6 mm

·100 × 40 × 6 mm

Size Options for Optical Fiber PLC Splitters



Die geeignete Größe hängt vom Splitterverhältnis, der Glasfaserführungsmethode und den Platzbeschränkungen im Gehäuse ab-insbesondere bei der Integration von Splittern im InnerenMST-Boxen oder kompakte Zutrittsterminals.


Wie Glasfaser-PLC-Splitter hergestellt werden

Die Leistung eines Glasfaser-PLC-Splitters wird hauptsächlich während des Herstellungsprozesses bestimmt. Eine hochwertige-Produktion erfolgt in drei entscheidenden Phasen:Ausrichtung, Verklebung und Abdichtung.

1. Vorbereitung des PLC-Chips und des Faser-Arrays

SPS-Chips
Hochpräzise stabförmige PLC-Chips werden von etablierten Lieferanten bezogen. Die Endflächen des Wellenleiters sind präzisionspoliert, um eine optimale optische Kopplung zu gewährleisten.

Fiber Array Unit (FAU)

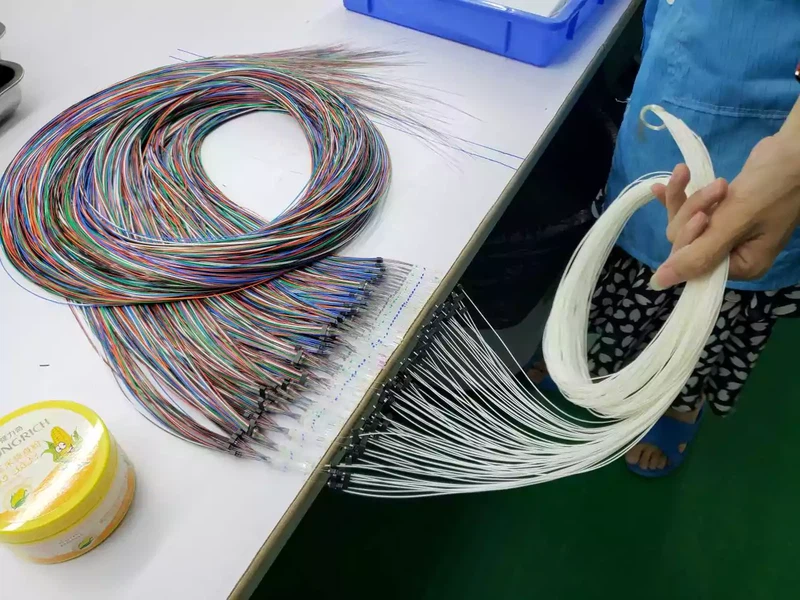

Fiber Array PLC Splitter Manufacturing Process PLC splitter factory
Mehrere Fasern (8, 16, 32 oder mehr) sind auf einem Quarz-V--Nutensubstrat mit passendem Wellenleiterabstand (typischerweise 127 μm oder 250 μm) präzise ausgerichtet. Ultrafeines Polieren minimiert Kopplungsverluste.

2. Aktive Ausrichtung und permanente Kopplung

Dies ist der technisch anspruchsvollste Schritt und bestimmt direkt die Einfügungsdämpfung:

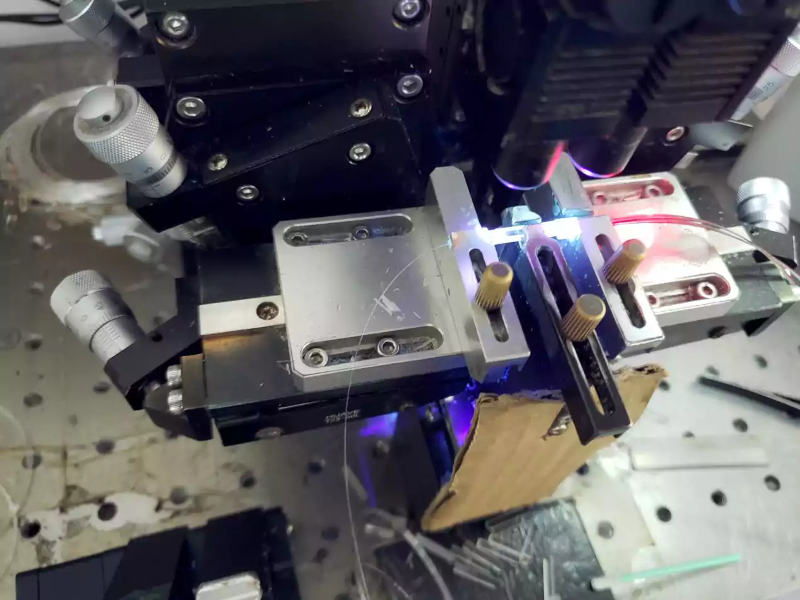

Permanent bonding of PLC chip to fiber array using UV-curing adhesive or laser welding PLC splitter factory on-site photo

Sechs-Achsen-Präzisionsausrichtungsplattform

Optische Leistungsüberwachung in Echtzeit

Dynamische Optimierung der X/Y/Z-Achsen und Winkelausrichtung

Dauerhafte Fixierung mit UV-{0}härtendem Kleber oder Laserschweißen für Premium-Produkte

Erst nach Erreichen des optimalen Ausrichtungspunktes wird die Struktur dauerhaft verklebt.

Permanent Fixing PLC Splitter Manufacturing Process PLC splitter factory

3. Verpackung und Endprüfung

Kapselung im Edelstahl- oder Polymergehäuse

Protective Packaging PLC Splitter Manufacturing Process PLC splitter factory

Silikongelfüllung zur Stoßdämpfung

Epoxidversiegelung für Feuchtigkeits- und Temperaturbeständigkeit

Jeder Glasfaser-PLC-Splitter wird einer Prüfung unterzogen100 % Leistungstest, einschließlich:

Full Performance Testing PLC Splitter Manufacturing Process PLC splitter factory

Einfügedämpfung pro Kanal

Kanaleinheitlichkeit

Rückflussverlust

Polarisationsabhängiger Verlust (PDL)

Wechseltests bei hohen/niedrigen Temperaturen (-40 Grad bis +85 Grad)

High and Low Temperature Cycling Test PLC Splitter Manufacturing Process PLC splitter factory


Leistungsparameter des optischen Glasfaser-PLC-Splitters


     Typ

1x2

1x4

1x8

1x16

1x32

1x64

Betriebswellenlänge(nm)

1260-1650

Einfügedämpfung (dB)

Typisch

3.6

7.2

10.5

13.5

17

19.5

Maximal

4

7.5

11

14

17.2

21

Gleichmäßigkeit (dB)

Typisch

0.4

0.5

0.6

1

1

2

Maximal

0.6

0.6

0.8

1.2

1.5

2.5

Polarisationsabhängiger Verlust (dB)

Typisch

0.1

0.1

0.15

0.2

0.2

0.2

Maximal

0.15

0.15

0.25

0.3

0.3

0.3

Wellenlängenabhängiger Verlust (dB)

Typisch

0.1

0.1

0.15

0.3

0.3

0.3

Maximal

0.2

0.3

0.3

0.5

0.5

0.5

Rückflussdämpfung (dB)

Minimum

55/50

Richtwirkung (dB)

Minimum

55

Betriebstemperatur (Grad)

-20 bis 85

Lagertemperatur (Grad)

-40 bis 85

Glasfasertyp

SMF-28 Oder kundenspezifisch

Lichtwellenleiterlänge (m)

1.2 oder anpassen






Bestellleitfaden für optische Glasfaser-SPS-Splitter

Artikel Spezifikation
Hafen 1×N, 2×N
Fasertyp G657A1, G657A2
Pakettyp 40×4×4, 50×7×4, 60×12×4, 60×7×4, 60×12×4, 80×20×6, 100×40×6, 100×80×10, 120×80×18
Eingangsrohrdurchmesser 0,9 mm loses Rohr, 0,9 mm festes Rohr, 2,0 mm Kabel, 3,0 mm Kabel, 250 µm Faser, Bandfaser
Ausgangsrohrdurchmesser 0,9 mm loses Rohr, 0,9 mm festes Rohr, 2,0 mm Kabel, 3,0 mm Kabel, 250 µm Faser, Bandfaser
Jede Beinlänge 0.5 m, 1.0 m, 1.5 m
Eingangsanschlüsse SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, keine Anschlüsse
Ausgangsanschlüsse SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, keine Anschlüsse




Wie SPS-Splitter,MST-Box, und Drop-Kabel arbeiten in FTTH-Netzwerken zusammen

In einem typischen FTTH-Zugangsnetzwerk ist dasSPS-Splitterfungiert als optischer Signalverteilungspunkt und teilt die Zuleitungsfasersignale in mehrere Zweige auf. Diese Zweige werden im Inneren verlegt und geschütztMultiport-Serviceterminal(MST), die eine strukturierte Glasfaserverwaltung und mehrere teilnehmerseitige Ausgangsports bieten.

Vom MST aus werden optische Signale an einzelne Häuser oder Gebäude übermitteltFTTH-Drop-Kabel, wodurch die Glasfaserverbindung der letzten-Meile fertiggestellt wird.

Diese mehrschichtige Architektur-SPS-Splitter → MST → Drop-Kabel-wird von ISPs weithin eingesetzt, um die Bereitstellungseffizienz zu verbessern, die Wartung zu vereinfachen und eine skalierbare Netzwerkerweiterung zu unterstützen.


Häufig gestellte Fragen zu Glasfaser-PLC-Splittern

Was ist ein PLC-Splitter in Glasfasernetzen?

Ein PLC-Splitter ist eine passive optische Komponente, die in FTTH- und PON-Netzwerken verwendet wird, um einen einzelnen optischen Eingang in mehrere Ausgangsfasern aufzuteilen. Es ermöglicht eine Punkt{1}}zu-Mehrpunktübertragung und ist ein wichtiger Teil des optischen Verteilungsnetzwerks.

Was ist ein Micro-PLC-Splitter?

Ein Mikro-PLC-Splitter bezieht sich auf einen kompakten PLC-Splitter in -Form, der für FTTH-Bereitstellungen mit begrenztem Platz-entwickelt ist. Diese Splitter werden üblicherweise im Inneren installiertMST-Boxen oder Glasfaserverteilerterminals, anstatt in eigenständigen Splittergehäusen untergebracht zu werden.

Was ist der Unterschied zwischen einem Mikro-SPS-Splitter und einem Box-SPS-Splitter?

Der Unterschied liegt vor allem in der Verpackung. Mikro-SPS-Splitter sind für die Integration in vorhandene Gehäuse wie MST-Boxen oder Spleißmuffen vorgesehen, während SPS-Splitter vom Kastentyp - eigenständige Einheiten sind, die typischerweise in Zentralbüros oder Straßenverteilern installiert werden. Die optische Leistung ist vergleichbar, wenn die Fertigungsqualität gleichwertig ist.

Wo werden Mikro-SPS-Splitter häufig verwendet?

Micro-PLC-Splitter werden häufig in FTTH-Zugangsnetzen eingesetzt, insbesondere im InnenbereichMST-Boxen, Glasfaser-Spleißmuffen und kompakte Verteilerklemmenwo Platzeffizienz und modulare Erweiterung erforderlich sind.

Sind Micro-PLC-Splitter für FTTH-Einsätze im Freien geeignet?

Ja. Bei der Installation in abgedichteten Außengehäusen bieten Mikro-PLC-Splitter zuverlässige Leistung über weite Temperaturbereiche und raue Umgebungsbedingungen hinweg, die für FTTH-Außennetzwerke typisch sind.

Welche Splitterverhältnisse sind für Micro-PLC-Splitter verfügbar?

Zu den gängigen Teilerverhältnissen gehören 1×2, 1×4, 1×8 und 1×16. Das geeignete Verhältnis hängt von der Teilnehmerdichte, dem optischen Leistungsbudget und dem gesamten Netzwerkdesign ab.

Wie werden SPS-Splitter mit FTTH-Stichkabeln verbunden?

In FTTH-Netzwerken werden Ausgangsfasern von PLC-Splittern durch MST-Boxen geleitet und dann mit verbundenFTTH-Drop-Kabelüber Fusionsspleißen oder vor{0}konfektionierte Anschlüsse, abhängig von der Bereitstellungsstrategie und den Anforderungen an die Installationseffizienz.


Herstellerperspektive: Engineering-basierte Zuverlässigkeit

Spring ist ein Hersteller von Glasfaserverbindungen, der sich auf passive Komponenten für FTTH- und Zugangsnetzwerke konzentriert, darunter PLC-Splitter, MST-Boxen, Glasfaserkabel und vorkonfektionierte Baugruppen.

PLC-Splitter werden in kontrollierten Herstellungsprozessen mit vollständiger Leistungsüberprüfung hergestellt, einschließlich Einfügedämpfungskonsistenz, Gleichmäßigkeit und Umweltzuverlässigkeit. Beim Produktdesign liegt der Schwerpunkt auf der Kompatibilität mit modernen FTTH-Architekturen und realen Einsatzbedingungen und nicht nur auf Laborspezifikationen.

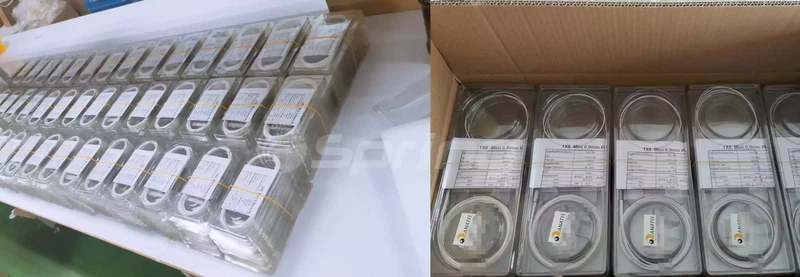

Shipping packing LC Splitter Manufacturing Process PLC splitter factory
